hornConical

Создайте коническую рупорную антенну

развернуть все на странице

Описание

The hornConical объект создает волновод, имеющий форму конуса, для направления радиоволн в луче. Этот тип рога широко используется в качестве питающего элемента для больших радиоастрономических телескопов, спутникового слежения и посуды связи.

Создание

Синтаксис

ant = hornConical
ant = hornConical(Name,Value)

Описание

пример

ant = hornConical создает коническую рупорную антенну с размерностями для рабочей частоты 7,58 ГГц.

пример

ant = hornConical(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = hornConical('Radius',1) создает коническую рупорную антенну радиусом 1 метр.

Свойства

расширить все

Радиус волновода, заданный как действительный скаляр в метрах.

Пример: 'Radius',0.760

Пример: ant.Radius = 0.760

Типы данных: double

Высота волновода, заданная как реальный скаляр в метрах.

Пример: 'WaveguideHeight',0.0340

Пример: ant.WaveguideHeight = 0.0340

Типы данных: double

Высота подачи, заданная как реальный скаляр в метрах.

Пример: 'FeedHeight',0.0085

Пример: ant.FeedHeight = 0.0085

Типы данных: double

Ширина корма, заданная как реальный скаляр в метрах.

Пример: 'FeedWidth',0.0200

Пример: ant.FeedWidth = 0.0200

Типы данных: double

Подписанные расстояния по оси Y, заданные как действительный скаляр в метрах.

Пример: 'FeedOffset',0.03627

Пример: ant.FeedOffset = 0.3627

Типы данных: double

Высота конуса, заданная как реальный скаляр в метрах.

Пример: 'ConeHeight',0.0540

Пример: ant.ConeHeight = 0.0540

Типы данных: double

Радиус апертуры конуса, заданный как действительный скаляр в метрах.

Пример: 'ApertureRadius',0.0760

Пример: ant.ApertureRadius = 0.0760

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и просмотрите коническую рупорную антенну по умолчанию.

ant = hornConical
ant =
  hornConical with properties:

             Radius: 0.0120
    WaveguideHeight: 0.0300
         FeedHeight: 0.0075
          FeedWidth: 0.0030
         FeedOffset: 0.0100
         ConeHeight: 0.0348
     ApertureRadius: 0.0350
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

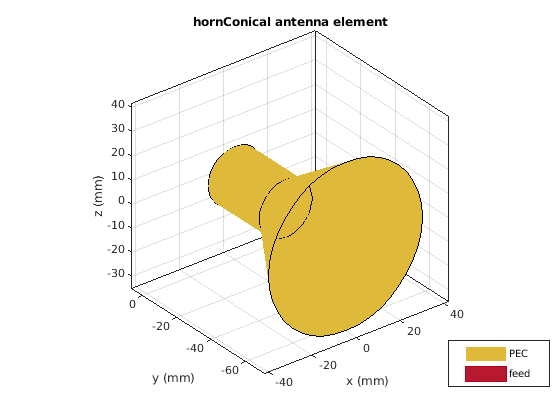

show(ant)

Figure contains an axes. The axes with title hornConical antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

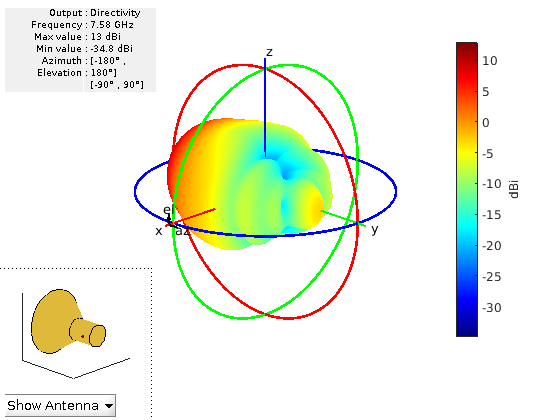

Постройте график диаграммы антенны на 7,58 ГГц.

pattern(ant,7.58e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Открыть Live Script

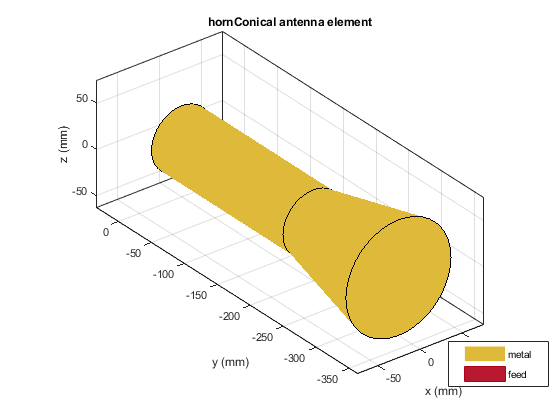

Создайте коническую рупорную антенну со следующими размерностями.

ant=hornConical('Radius',35.71e-3,'WaveguideHeight',200e-3,...
       'Feedwidth',26e-3,'FeedHeight',34.71e-3,'FeedOffset',42.42e-3,...
       'ConeHeight',130e-3,'ApertureRadius',62.5e-3);
show(ant);

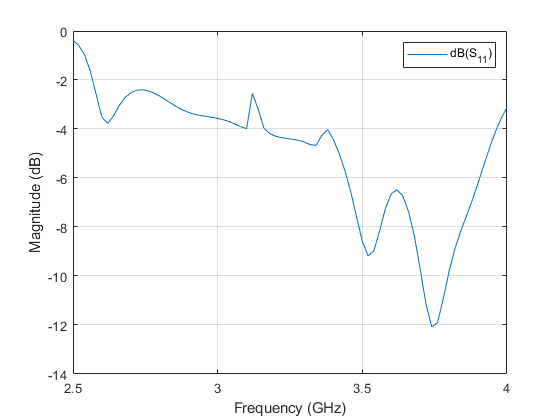

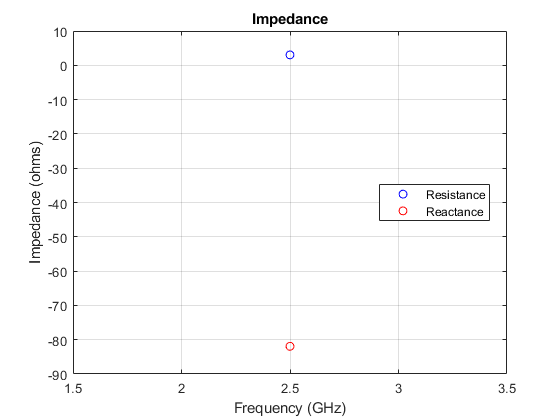

Постройте график s-параметров и импеданса антенны.

s=sparameters(ant,2.5e9:20e6:4e9);
rfplot(s);

figure;
impedance(ant,2.5e9,20e6:4e9);

Ссылки

[1] Jadhav, Rohini.P, Vinithkurnar Javnrakash Dongre, Arunkumar Heddallikar. «Проект X-диапазона конических Рупорных антенн с использованием коаксиальной подачи и усовершенствованного метода Проекта для улучшения пропускной способности». На Международной конференции по вычислению, связи, управлению и автоматизации (ICCUBEA), 1-6. Пуна, Индия: ICCUBEA 2017
