rhombic

Создайте ромбическую антенну

развернуть все на странице

Описание

The rhombic объект создает ромбическую антенну. Состоит из ромба с питанием под одним острым углом и концевого резистора под другим острым углом. Он имеет простой проект и имеет высокую направленность. Эти антенны используются в коротковолновом радиовещании и двухточечной связи.

Rhombic antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = rhombic
ant = rhombic(Name,Value)

Описание

пример

ant = rhombic создает ромбическую антенну. Размерности выбираются для резонансной частоты 510 МГц. Ромбическая антенна по умолчанию питается под одним острым углом, а другой острый угол прекращается с нагрузкой 500 Ом.

ant = rhombic(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = rhombic('ArmLength', 3) создает ромбическую антенну с плечом длиной 3 метра.

Свойства

расширить все

Длина каждого из ромбов, заданная как скаляр в метрах.

Типы данных: double

Острый угол между соседними плечами в месте подачи, заданный как скаляр в степенях.

Типы данных: double

Ширина руки ромба, заданная в виде скаляра в метрах.

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement объект. Элемент нагрузки расположен напротив подачи под одним из острых углов ромба. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement является тем, где lumpedElement - нагрузка, добавляемая к подаче антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
rcsВычислите и постройте график радарного сечения (RCS) платформы, антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте ромбическую антенну по умолчанию.

ant = rhombic
ant =
  rhombic with properties:

       ArmLength: 2
    ArmElevation: 20
           Width: 0.1000
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

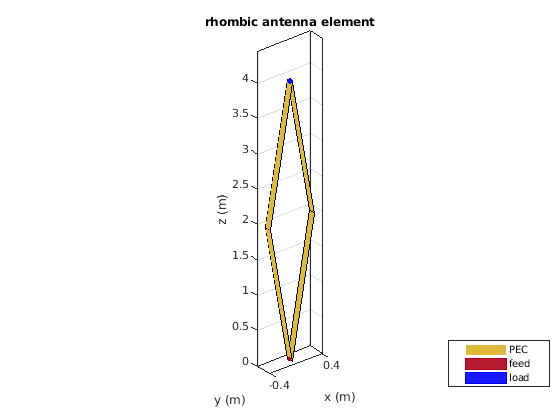

Просмотрите антенну с помощью show функция.

show(ant);

Figure contains an axes. The axes with title rhombic antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed, load.

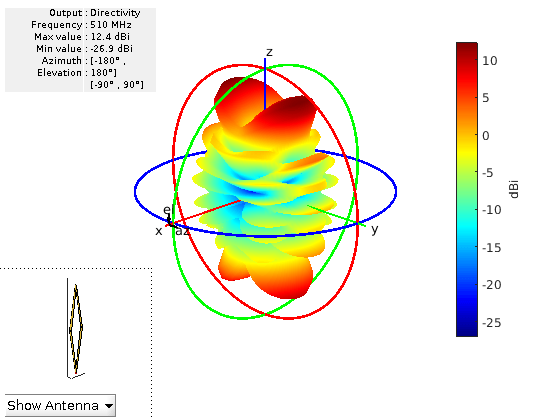

Постройте график диаграммы антенны на частоте 510 МГц.

pattern(ant, 510e6);

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Decker, R. «Влияние усиления и ослабления тока на проект ромбической антенны». Транзакции IRE по антеннам и распространению 7, № 2 (апрель 1959): 188-196.

См. также

| |

Темы

Введенный в R2020b
