spiralEquiangular

Создайте равноугловую спиральную антенну

развернуть все на странице

Описание

The spiralEquiangular объект является плоской равноугольной спиральной антенной на плоскости X-Y. Равноугольная спираль всегда подается по центру и имеет два плеча. Характеристики поля антенны являются независимыми от частоты. Реализуемая спираль имеет конечные пределы на области питания и крайнюю точку любого плеча спирали. Эта антенна демонстрирует широкополосное поведение. Внешний радиус накладывает нижний предел частоты, а внутренний радиус - высокую частоту предел. Радиус рычага линейно растет как функция от угла обмотки. В результате внешние плечи спирали имеют форму, минимизирующую отражения.

Уравнение равноугольной спирали является:

r=r0eaϕ

, где:

  • r0 - стартовый радиус

  • a - темп роста

  • ϕ - угол обмотки спирали

Создание

Синтаксис

se = spiralEquiangular
se = spiralEquiangular(Name,Value)

Описание

se = spiralEquiangular создает плоскую равноугловую спираль в плоскости X-Y. По умолчанию антенна работает на широкополосной частоте 4-10 ГГц.

пример

se = spiralEquiangular(Name,Value) создает равноугловую спиральную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Скорость роста равноугольной спирали, заданная как скаляр.

Пример: 'GrowthRate',1.2

Типы данных: double

Внутренний радиус спирали, заданный как скаляр в метрах.

Пример: 'InnerRadius',1e-3

Типы данных: double

Внешний радиус спирали, заданный как скаляр в метрах.

Пример: 'OuterRadius',1e-3

Типы данных: double

Направление спиральных поворотов (обмоток), заданное как 'CW' или 'CCW'.

Пример: 'WindingDirection', 'CW'

Типы данных: char

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: se.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
infoОтображение информации об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и осмотрите равноугловую спиральную антенну со скоростью роста 0,35 мм, внутренним радиусом 0,65 мм и внешним радиусом 40 мм.

se = spiralEquiangular('GrowthRate',0.35, 'InnerRadius',0.65e-3,    ...
                          'OuterRadius',40e-3);
show(se)

Figure contains an axes. The axes with title spiralEquiangular antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

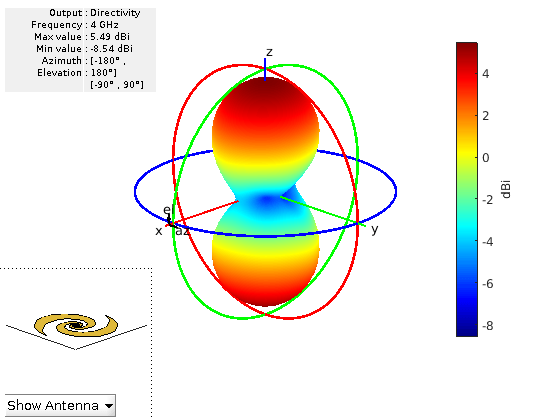

Постройте график диаграммы направленности излучения равноугольной спирали на частоте 4 ГГц.

se = spiralEquiangular('GrowthRate',0.35, 'InnerRadius',0.65e-3, ...
                          'OuterRadius',40e-3);
pattern(se,4e9);

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Дайсон, Дж. Равноугловая спиральная антенна ". Транзакции IRE по антеннам и распространению. Vol.7, № 2, стр. 181, 187, апрель 1959.

[2] Накано, Х., К.Киккава, Н.Кондо, Ю.Ицука, Я.Ямаучи. Низкопрофильная эквиугольная спиральная антенна, поддерживаемая отражателем EBG. Транзакции IRE по антеннам и распространению. Том 57, № 25, май 2009, с. 1309-1318.

[3] McFadden, M. and Scott, W.R. «Анализ равноугольной спиральной антенны на диэлектрической подложке». Транзакции IEEE по антеннам и распространению. Том 55, № 11, ноябрь 2007, стр. 3163-3171.

[4] Violates, John Antenna Engineering Handbook, 4th Ed., McGraw-Hill.

См. также

| |

Темы

Введенный в R2015a
