yagiUda

Создайте антенну массива Яги-Уды

развернуть все на странице

Описание

The yagiUda класс создает классический массив Яги-Уды, состоящий из возбудителя, отражателя и N - директоров вдоль оси z. Отражатель и директоры создают структуру бегущей волны, которая приводит к диаграмме диаграммы направленности излучения .

Возбудитель, отражатель и направляющие имеют равные ширины и связаны с диаметром эквивалентной цилиндрической структуры уравнением

w=2d=4r

где:

  • d - диаметр эквивалентного цилиндра

  • r - радиус эквивалентного цилиндра

Для заданного радиуса цилиндра используйте cylinder2strip Служебная функция для вычисления эквивалентной ширины. Типичная антенная решетка Яги-Уды использует сложенный диполь в качестве возбудителя, из-за своего высокого импеданса. Яги-Уда подается по центру, и точка подачи совпадает с источником. На месте сложенного диполя можно также использовать планарный диполь в качестве возбудителя.

Создание

Синтаксис

yu = yagiUda
yu = yagiUda(Name,Value)

Описание

yu = yagiUda создает полуволновую антенну Яги-Удского массива вдоль оси Z. Яги-Уда по умолчанию использует сложенный диполь как три директора, один отражатель и сложенный диполь как возбудитель. По умолчанию размерности выбираются для рабочей частоты 300 МГц.

пример

yu = yagiUda(Name,Value) создает полуволновую антенну массива с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

Тип антенны, используемый в качестве возбудителя, задается как разделенная разделенными запятой парами, состоящая из 'Exciter' и объект.

Пример: 'Exciter',dipole

Общее количество элементов директора, заданное как скаляр.

Примечание

Количество элементов директора должно быть меньше или равно 20.

Пример: 'NumDirectors',13

Типы данных: double

Длина директора, заданная в виде скаляра или вектора в метрах.

Пример: 'DirectorLength',[0.4 0.5]

Типы данных: double

Интервал между директорами, заданный как скаляр или вектор в метрах.

Пример: 'DirectorSpacing',[0.4 0.5]

Типы данных: double

Длина отражателя, заданная в виде скаляра в метрах.

Пример: 'ReflectorLength',0.3

Типы данных: double

Расстояние между возбудителем и отражателем, заданное как скаляр в метрах.

Пример: 'ReflectorSpacing', 0.4

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: yu.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
infoОтображение информации об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

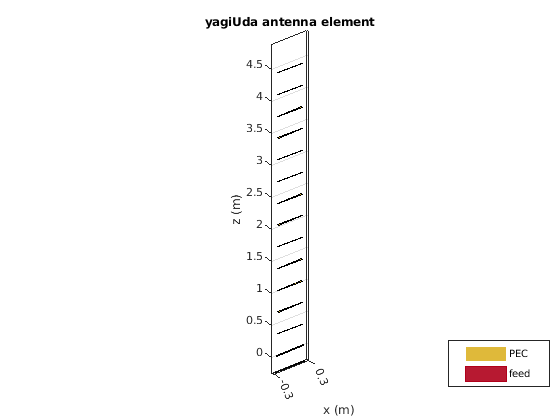

Создайте и просмотрите антенну массива Яги-Уды с 13 директорами.

y = yagiUda('NumDirectors',13);
show(y)

Figure contains an axes. The axes with title yagiUda antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Открыть Live Script

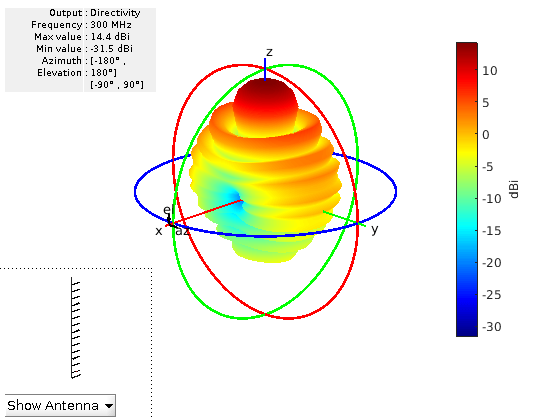

Постройте график диаграммы направленности антенны массива на частоте 300 МГц.

y = yagiUda('NumDirectors',13);
pattern(y,300e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Открыть Live Script

Вычислите ширину приближения к цилиндру радиусом 20 мм.

w = cylinder2strip(20e-3)
w = 0.0800

Ссылки

[1] Balanis, C.A. Antenna Theory. Analysis and Design, 3rd Ed. New York: Wiley, 2005.
