draCylindrical

Создайте цилиндрическую диэлектрическую антенну резонатора

развернуть все на странице

    Описание

    The draCylindrical объект создает цилиндрическую диэлектрическую резонаторную антенну. Цилиндрическая диэлектрическая резонаторная антенна состоит из расположенного на плоскости земли цилиндрического диэлектрика. Он имеет высокую пропускную способность и может обеспечить высокий коэффициент усиления и пропускную способность. Эти антенны более подходят для использования на микроволновых частотах. Цилиндрические диэлектрические резонаторные антенны широко используются в средне- и дальней связи.

    Cylindrical DRA geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = draCylindrical
    ant = draCylindrical(Name,Value)

    Описание

    пример

    ant = draCylindrical создает цилиндрическую диэлектрическую резонаторную антенну с размерностями для резонансной частоты 1,5 ГГц. Антенна по умолчанию подается на зонд с обратной точкой в источник.

    пример

    ant = draCylindrical(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, draCylindrical('ResonatorRadius',0.04) создает цилиндрическую диэлектрическую резонаторную антенну с радиусом диэлектрического резонатора, установленным на 40 мм.

    Свойства

    расширить все

    Радиус диэлектрического резонатора, заданный как положительная скалярная величина в метрах.

    Пример: 'ResonatorRadius',0.05

    Типы данных: double

    Тип диэлектрического материала, используемого в качестве подложки, заданный в качестве объекта диэлектрического материала. Вы можете выбрать любой материал из DielectricCatalog или использовать свой собственный диэлектрический материал. Для получения дополнительной информации см. dielectric. Для получения дополнительной информации о сетке диэлектрического субстрата, см. Meshing.

    Примечание

    Размерности подложки должны быть меньше размеров плоскости заземления.

    Пример: d = dielectric('FR4'); 'Substrate',d

    Пример: d = dielectric; d.Name = 'sub1'; d.EpsilonR = 2.3; d.LossTangent = 0.002; d.Thickness = 0.01; ant.Substrate = d;

    Длина наземной плоскости, заданная как положительная скалярная величина в метрах. По умолчанию длина плоскости заземления измеряется вдоль оси X. Задайте 'GroundPlaneLength' на Inf использовать метод бесконечной наземной плоскости для анализа антенны.

    Пример: 'GroundPlaneLength',120e-3

    Типы данных: double

    Ширина наземной плоскости, заданная как положительная скалярная величина в метрах. По умолчанию ширина плоскости заземления измеряется вдоль оси Y. Задайте 'GroundPlaneWidth' на Inf использовать метод бесконечной наземной плоскости для анализа антенны.

    Пример: 'GroundPlaneWidth',118e-3

    Типы данных: double

    Ширина подачи, заданная как положительная скалярная величина в метрах.

    Пример: 'FeedWidth',5e-05

    Типы данных: double

    Высота подачи, заданная как положительная скалярная величина в метрах.

    Пример: 'FeedHeight',0.060

    Типы данных: double

    Подписанное расстояние фидпоинты от центра плоскости земли, заданное как двухэлементный вектор в метрах.

    Пример: 'FeedOffset',[–0.0070 0.01]

    Типы данных: double

    Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

    Пример: m = metal('Copper'); 'Conductor',m

    Пример: m = metal('Copper'); ant.Conductor = m

    Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

    Типы данных: double

    Ось наклона антенны, заданная как:

    • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

    • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

    • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement указатель на объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к подаче антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Функции объекта

    showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
    axialRatioКоэффициент эллиптичности антенны
    beamwidthЛучевая ширина антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
    designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
    efficiencyЭффективность излучения антенны
    EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
    impedanceВходное сопротивление антенны; импеданс скана массива
    meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
    meshconfigИзмените сетчатый режим структуры антенны
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthАзимутальный шаблон антенны или массива
    patternElevationШаблон повышения антенны или массива
    rcsВычислите и постройте график радарного сечения (RCS) платформы, антенны или массива
    returnLossОбратная потеря антенны; Скан возврата потеря массива
    sparametersОбъект S-параметра
    vswrКоэффициент стоячей волны антенны

    Примеры

    свернуть все

    Открыть Live Script

    Создайте цилиндрическую диэлектрическую резонаторную антенну с свойствами по умолчанию.

    ant = draCylindrical
    ant =
  draCylindrical with properties:

      ResonatorRadius: 0.0200
            Substrate: [1×1 dielectric]
    GroundPlaneLength: 0.1400
     GroundPlaneWidth: 0.0800
            FeedWidth: 1.0000e-03
           FeedHeight: 0.0500
           FeedOffset: [0 0]
            Conductor: [1×1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1×1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

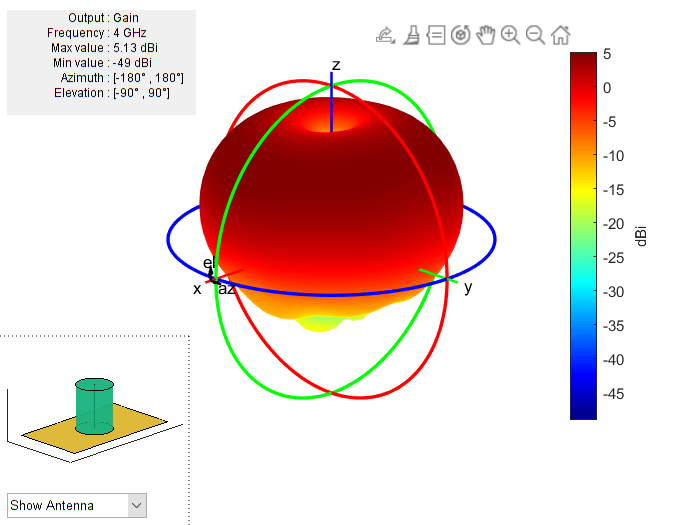

    Постройте график диаграммы антенны цилиндрического диэлектрического резонатора на частоте 4 ГГц.

    pattern(ant,4e9)

    Открыть Live Script

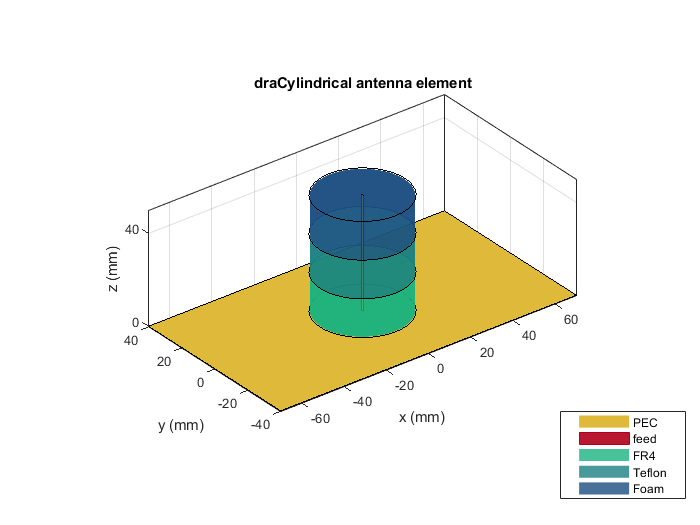

    Создайте цилиндрическую диэлектрическую резонаторную антенну с FR4, тефлоном и пеной в качестве подложек.

    ant = draCylindrical;
d = dielectric('FR4','Teflon','Foam');
d.Thickness = [ant.Substrate.Thickness/3 ant.Substrate.Thickness/3 ant.Substrate.Thickness/3];
ant.Substrate = d;
ant = draCylindrical('Substrate',d);
show(ant)

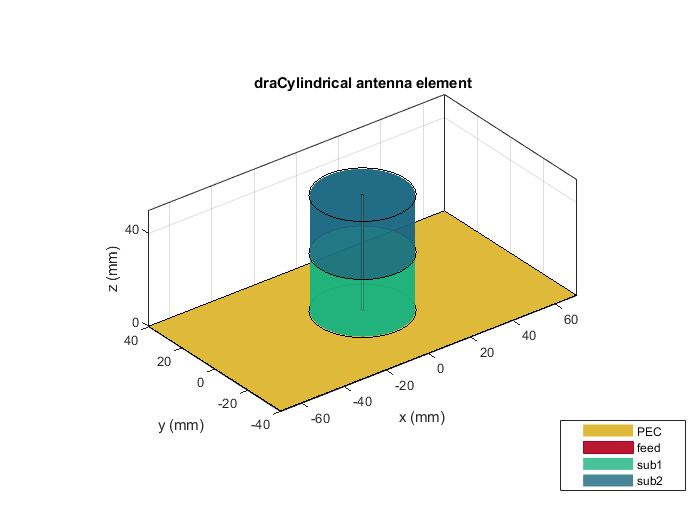

    Создайте цилиндрическую диэлектрическую резонаторную антенну с подложками, имеющими относительную диэлектрическую проницаемость 2,3 и 4,5 соответственно. Значение тангенса потерь для обеих подложек составляет 0,002.

    ant = draCylindrical;
d = dielectric;
d.Name = {'sub1','sub2'};
d.EpsilonR = [2.3 4.5];
d.LossTangent = [0.002 0.002];
d.Thickness = [ant.Substrate.Thickness/2 ant.Substrate.Thickness/2];
ant.Substrate = d;
show(ant)

    Подробнее о

    расширить все

    Ссылки

    [1] Кейруз, С. и Д. Карателли. «Антенны диэлектрического резонатора: основные концепции, рекомендации по проекту и последние разработки на частотах миллиметровых волн». Международный журнал антенн и распространения 2016 (2016): 1-20.

    См. также

    |

    Темы

    Введенный в R2021a
