draRectangular

Создайте прямоугольную диэлектрическую антенну резонатора

развернуть все на странице

    Описание

    The draRectangular объект создает прямоугольную антенну диэлектрического резонатора. Прямоугольная диэлектрическая резонаторная антенна состоит из расположенного на наземной плоскости диэлектрика прямоугольной формы. Он имеет высокую пропускную способность и может обеспечить высокий коэффициент усиления и пропускную способность. Прямоугольная диэлектрическая резонаторная антенна имеет преимущество двух соотношений сторон, что помогает в генерации различных режимов. Эти антенны более подходят для использования на микроволновых частотах. Прямоугольные диэлектрические резонаторные антенны широко используются в спутниковых и радиолокационных системах.

    Rectangular DRA geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = draRectangular
    ant = draRectangular(Name,Value)

    Описание

    пример

    ant = draRectangular создает прямоугольную диэлектрическую резонаторную антенну с размерностями для резонансной частоты 3,3 ГГц. Антенна по умолчанию подается на зонд с обратной точкой в источник.

    пример

    ant = draRectangular(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, draRectangular('ResonatorLength',0.04) создает прямоугольную диэлектрическую резонаторную антенну с установленной на 40 мм длиной диэлектрического резонатора.

    Свойства

    расширить все

    Длина диэлектрического резонатора, заданная как положительная скалярная величина в метрах.

    Пример: 'ResonatorLength',0.35

    Типы данных: double

    Ширина диэлектрического резонатора, заданная как положительная скалярная величина в метрах.

    Пример: 'ResonatorWidth',0.30

    Типы данных: double

    Тип диэлектрического материала, используемого в качестве подложки, заданный в качестве диэлектрического объекта. Вы можете выбрать любой материал из DielectricCatalog или укажите диэлектрик по вашему выбору. Для получения дополнительной информации см. dielectric. Для получения дополнительной информации о сетке диэлектрического субстрата, см. Meshing.

    Примечание

    Размерности подложки должны быть меньше размеров плоскости заземления.

    Пример: d = dielectric('FR4'); 'Substrate',d

    Пример: d = dielectric; d.Name = 'sub1'; d.EpsilonR = 2.3; d.LossTangent = 0.002; d.Thickness = 0.01; ant.Substrate = d;

    Длина наземной плоскости, заданная как положительная скалярная величина в метрах. По умолчанию длина плоскости заземления измеряется вдоль оси X. Задайте 'GroundPlaneLength' на Inf использовать метод бесконечной наземной плоскости для анализа антенны.

    Пример: 'GroundPlaneLength',120e-3

    Типы данных: double

    Ширина наземной плоскости, заданная как положительная скалярная величина в метрах. По умолчанию ширина плоскости заземления измеряется вдоль оси Y. Настройка 'GroundPlaneWidth' на Inf использовать метод бесконечной наземной плоскости для анализа антенны.

    Пример: 'GroundPlaneWidth',118e-3

    Типы данных: double

    Ширина подачи, заданная как положительная скалярная величина в метрах.

    Пример: 'FeedWidth',5e-05

    Типы данных: double

    Высота подачи, заданная как положительная скалярная величина в метрах.

    Пример: 'FeedHeight',0.0050

    Типы данных: double

    Подписанное расстояние фидпоинты от центра плоскости земли, заданное как двухэлементный вектор в метрах.

    Пример: 'FeedOffset',[–0.0070 0.01]

    Типы данных: double

    Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

    Пример: m = metal('Copper'); 'Conductor',m

    Пример: m = metal('Copper'); ant.Conductor = m

    Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

    Типы данных: double

    Ось наклона антенны, заданная как:

    • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

    • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

    • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement указатель на объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к подаче антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Функции объекта

    showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
    axialRatioКоэффициент эллиптичности антенны
    beamwidthЛучевая ширина антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
    designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
    efficiencyЭффективность излучения антенны
    EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
    impedanceВходное сопротивление антенны; импеданс скана массива
    meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
    meshconfigИзмените сетчатый режим структуры антенны
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthАзимутальный шаблон антенны или массива
    patternElevationШаблон повышения антенны или массива
    rcsВычислите и постройте график радарного сечения (RCS) платформы, антенны или массива
    returnLossОбратная потеря антенны; Скан возврата потеря массива
    sparametersОбъект S-параметра
    vswrКоэффициент стоячей волны антенны

    Примеры

    свернуть все

    Открыть Live Script

    Создайте прямоугольную диэлектрическую резонаторную антенну с свойствами по умолчанию.

    ant = draRectangular
    ant =
  draRectangular with properties:

      ResonatorLength: 0.0300
       ResonatorWidth: 0.0150
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1600
     GroundPlaneWidth: 0.1000
            FeedWidth: 1.0000e-03
           FeedHeight: 0.0200
           FeedOffset: [0 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes. The axes with title draRectangular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed, customdielectric.

    Открыть Live Script

    Постройте график диаграммы прямоугольной диэлектрической резонаторной антенны на частоте 4 ГГц.

    ant = draRectangular('ResonatorLength',0.045,'ResonatorWidth',0.02);

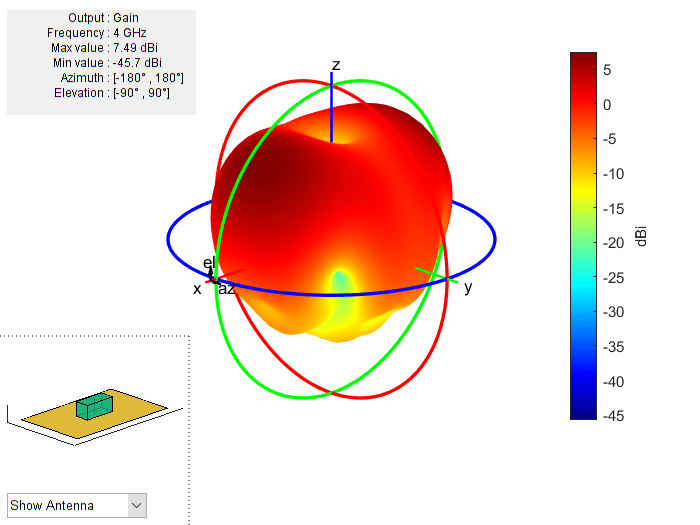

pattern(ant,4e9)

    Открыть Live Script

    Создайте прямоугольную диэлектрическую резонаторную антенну с FR4, тефлоном и пеной в качестве подложек.

     ant = draRectangular;
 d = dielectric('FR4','Teflon','Foam');
 d.Thickness = [ant.Substrate.Thickness/3 ant.Substrate.Thickness/3 ant.Substrate.Thickness/3];
 ant.Substrate = d;
 ant = draRectangular('Substrate',d);

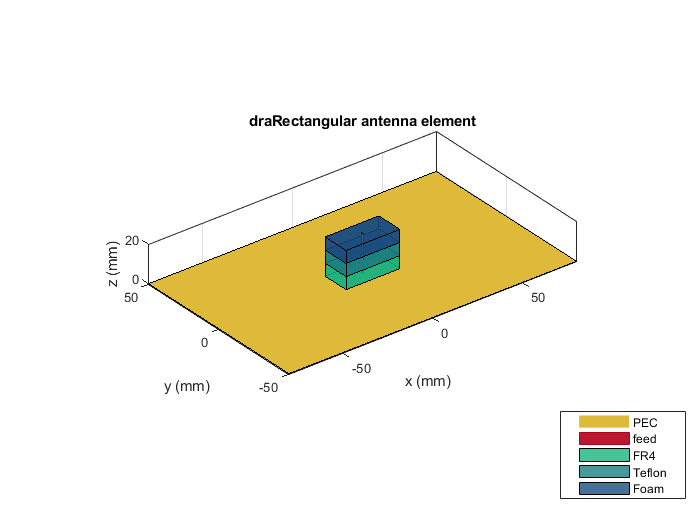

 show(ant)

    Создайте прямоугольную диэлектрическую резонаторную антенну с подложками, имеющими относительную диэлектрическую проницаемость 2,3 и 4,5 соответственно. Значение тангенса потерь для обеих подложек составляет 0,002.

    ant = draRectangular;
d = dielectric;
d.Name = {'sub1','sub2'};
d.EpsilonR = [2.3 4.5];
d.LossTangent = [0.002 0.002];
d.Thickness = [ant.Substrate.Thickness/2 ant.Substrate.Thickness/2];
ant.Substrate = d;

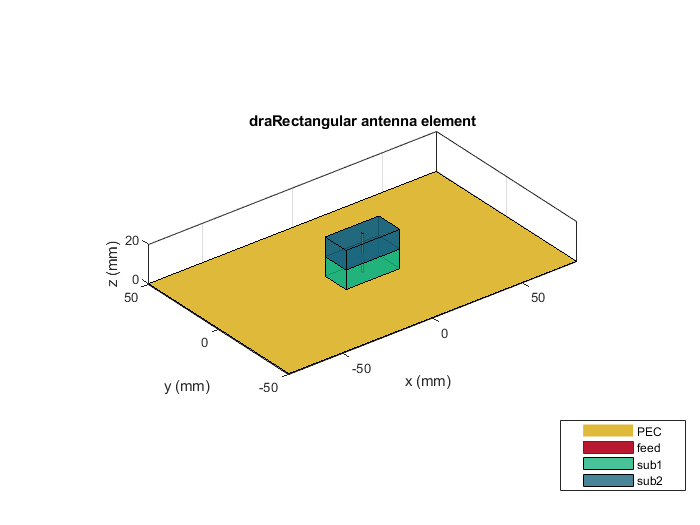

show(ant)

    Подробнее о

    расширить все

    Ссылки

    [1] McAllister, M.W., S.A. Long и G.L. Conway. Прямоугольная антенна диэлектрического резонатора. Электронные буквы 19, № 6 (1983): 218.

    См. также

    |

    Темы

    Введенный в R2021a

    Документация по Antenna Toolbox
