hornPotter

Создайте рупорную антенну Поттера

развернуть все на странице

    Описание

    The hornPotter объект создает рупорную антенну Поттера. Рупорная антенна Поттера представляет собой двухрежимную, коническую рупорную антенну с неоднородностью. Эти антенны используются в беспроводных приложениях, где требуются такие свойства, как низкий уровень перекрестной поляризации, низкий уровень лепестка и симметрия луча. Горшки широко используются в спутниковой связи для частотного переиспользования.

    Potter horn antenna geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = hornPotter
    ant = hornPotter(Name,Value)

    Описание

    пример

    ant = hornPotter создает рупорную антенну Поттера по умолчанию с коническим переходом. Размерности по умолчанию выбраны для рабочей частоты 3,8 ГГц.

    пример

    ant = hornPotter(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, hornPotter('ConeHeight',0.05) Создает рупорную антенну Potter с высотой конуса 50 мм.

    Свойства

    расширить все

    Радиус кругового волновода, заданный как положительная скалярная величина в метрах.

    Пример: 'Radius',0.760

    Пример: ant.Radius = 0.760

    Типы данных: double

    Высота кругового волновода, заданная как положительная скалярная величина в метрах.

    Пример: 'WaveguideHeight',0.0340

    Пример: ant.WaveguideHeight = 0.0340

    Типы данных: double

    Высота подачи, заданная как положительная скалярная величина в метрах.

    Пример: 'FeedHeight',0.0085

    Пример: ant.FeedHeight = 0.0085

    Типы данных: double

    Ширина подачи, заданная как положительная в метрах.

    Пример: 'FeedWidth',0.0200

    Пример: ant.FeedWidth = 0.0200

    Типы данных: double

    Расстояние со знаком по высоте волновода, заданное как реальный скаляр в метрах.

    Пример: 'FeedOffset',0.03627

    Пример: ant.FeedOffset = 0.3627

    Типы данных: double

    Высота конуса, заданная как положительная скалярная величина в метрах.

    Пример: 'ConeHeight',0.0540

    Пример: ant.ConeHeight = 0.0540

    Типы данных: double

    Радиус отверстия конуса, заданный как положительная скалярная величина в метрах.

    Пример: 'ApertureRadius',0.0560

    Пример: ant.ApertureRadius = 0.0790

    Типы данных: double

    Радиус конусности, заданный как положительная скалярная величина в метрах.

    Пример: 'TaperRadius',0.0760

    Пример: ant.TaperRadius = 0.0760

    Типы данных: double

    Высота конусности, заданная как неотрицательный скаляр в метрах. Чтобы спроектировать переходы между шагами рупорной антенны Поттера, установите TaperHeight в 0.

    Пример: 'TaperHeight',0.0540

    Пример: ant.TaperHeight = 0.0540

    Типы данных: double

    Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

    Пример: m = metal('Copper'); 'Conductor',m

    Пример: m = metal('Copper'); ant.Conductor = m

    Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

    Типы данных: double

    Ось наклона антенны, заданная как:

    • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

    • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

    • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement указатель на объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к подаче антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Функции объекта

    showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
    axialRatioКоэффициент эллиптичности антенны
    beamwidthЛучевая ширина антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
    designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
    efficiencyЭффективность излучения антенны
    EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
    impedanceВходное сопротивление антенны; импеданс скана массива
    meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
    meshconfigИзмените сетчатый режим структуры антенны
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthАзимутальный шаблон антенны или массива
    patternElevationШаблон повышения антенны или массива
    rcsВычислите и постройте график радарного сечения (RCS) платформы, антенны или массива
    returnLossОбратная потеря антенны; Скан возврата потеря массива
    sparametersОбъект S-параметра
    vswrКоэффициент стоячей волны антенны

    Примеры

    свернуть все

    Открыть Live Script

    Создайте рупорную антенну Potter со свойствами по умолчанию.

    ant = hornPotter
    ant =
  hornPotter with properties:

             Radius: 0.0311
    WaveguideHeight: 0.1200
         FeedHeight: 0.0185
          FeedWidth: 5.0000e-04
         FeedOffset: 0.0300
         ConeHeight: 0.2414
     ApertureRadius: 0.0626
        TaperRadius: 0.0626
        TaperHeight: 0.0546
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes. The axes with title hornPotter antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

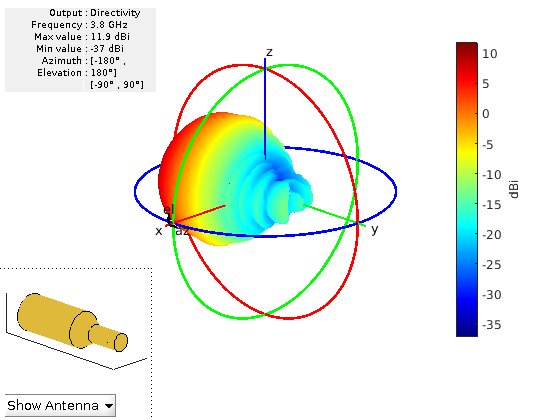

    Постройте график диаграммы направленности излучения рупорной антенны Поттера на частоте 3,8 ГГц.

    pattern(ant,3.8e9)

    Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

    Открыть Live Script

    Создайте рупорную антенну Поттера с радиусом отверстия 0,12 м.

    ant = hornPotter('ApertureRadius',0.12)
    ant =
  hornPotter with properties:

             Radius: 0.0311
    WaveguideHeight: 0.1200
         FeedHeight: 0.0185
          FeedWidth: 5.0000e-04
         FeedOffset: 0.0300
         ConeHeight: 0.2414
     ApertureRadius: 0.1200
        TaperRadius: 0.0626
        TaperHeight: 0.0546
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

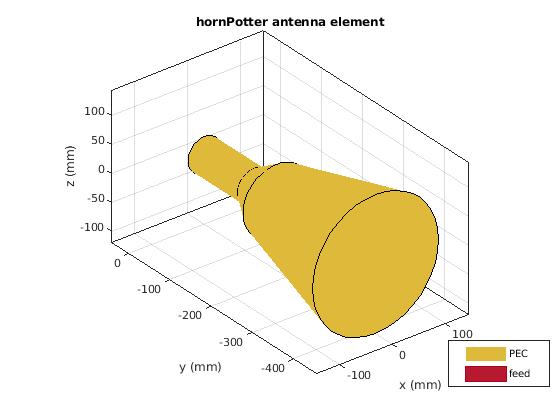

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes. The axes with title hornPotter antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

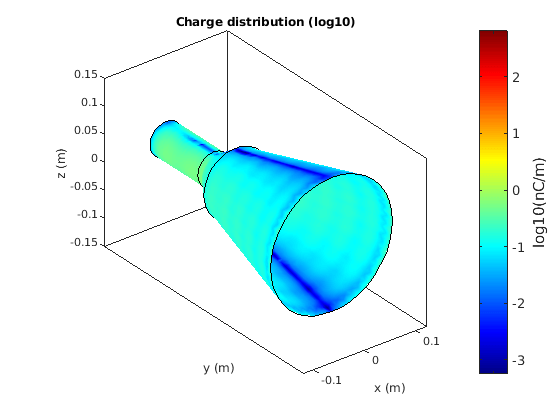

    Визуализируйте распределение заряда на рупорной антенне Поттера в log10 шкала.

    charge(ant,3.5e9,'scale','log10')

    Figure contains an axes. The axes with title Charge distribution (log10) contains 3 objects of type patch.

    Открыть Live Script

    Создайте рупорную антенну Поттера с высотой конуса 0 м. Рог Поттера с высотой конуса 0 м называется переходным рогом Поттера.

    ant = hornPotter('TaperHeight',0)
    ant =
  hornPotter with properties:

             Radius: 0.0311
    WaveguideHeight: 0.1200
         FeedHeight: 0.0185
          FeedWidth: 5.0000e-04
         FeedOffset: 0.0300
         ConeHeight: 0.2414
     ApertureRadius: 0.0626
        TaperRadius: 0.0626
        TaperHeight: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

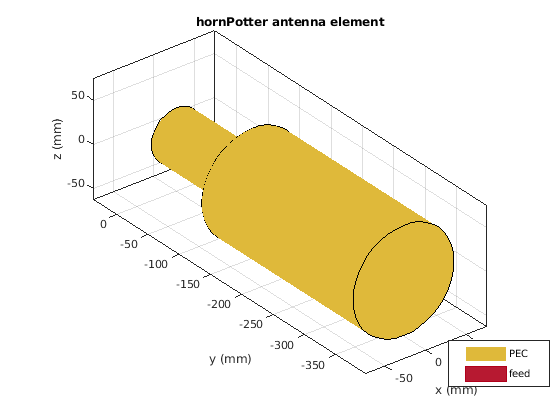

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes. The axes with title hornPotter antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

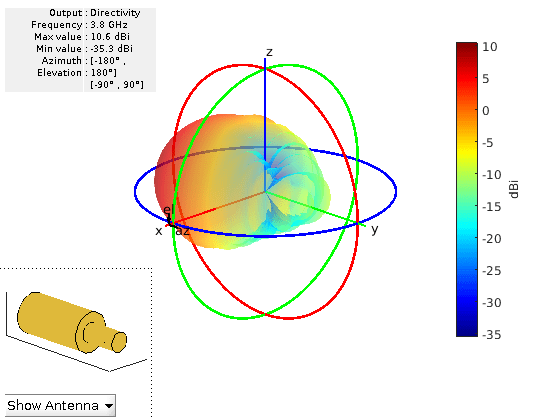

    Наложите антенну на диаграмму направленности излучения.

    p = PatternPlotOptions;
p.Transparency = 0.5;
pattern(ant,3.8e9,'patternOptions',p)

    Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

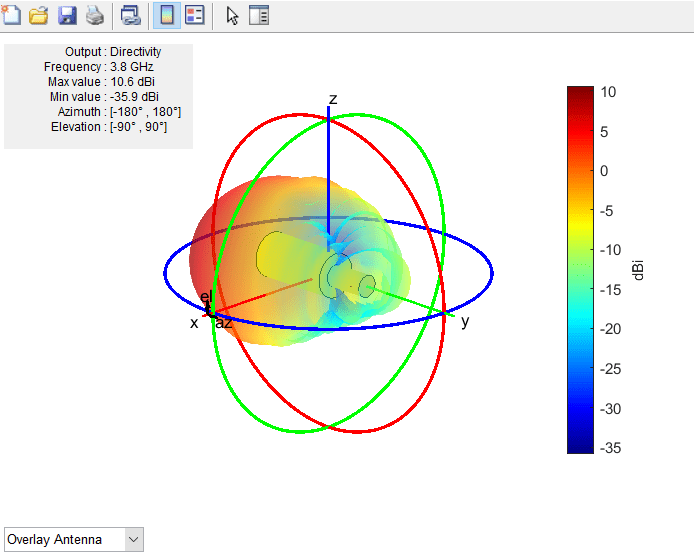

    Чтобы понять эффект прозрачности, выберите Overlay Antenna на графике диаграммы направленности излучения.

    Эта опция накладывает антенну на диаграмму направленности излучения.

    Подробнее о

    расширить все

    Ссылки

    [1] Ахмед, Зобаер, Асиф Заман и Лютфа Актер. Параметрический анализ Рупорной антенны Пикетта Поттера. В 2015 году IEEE Международная конференция по телекоммуникациям и фотонике (ICTP), 1-4. Дакка, Бангладеш: IEEE, 2015. https://doi.org/10.1109/ICTP.2015.7427926.

    [2] Гохил, Швета К и Уша Неелакантан. «Широкополосная двухрежимная Рупорная антенна с конической прерывистостью». В журнале International Research Journal of Engineering and Technology (IRJET), 02: 913-16, 2015.

    См. также

    | | |

    Темы

    Введенный в R2021a
