waveguideCircular

Создайте круговой волновод

развернуть все на странице

Описание

The waveguideCircular объект создает круговой волновод. Круговой волновод является полой трубкой равномерного сечения, которая ограничивает электромагнитную волну. Эта антенна используется в радиолокации и широкополосной связи на короткие и средние расстояния.

Создание

Синтаксис

ant = waveguideCircular
ant = waveguideCircular(Name,Value)

Описание

пример

ant = waveguideCircular создает кольцевой волновод с размерностями для рабочей частоты 8,42 ГГц.

пример

ant = waveguideCircular(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = waveguideCircular('Height',1) создает кольцевой волновод высотой 1 метр.

Свойства

расширить все

Высота кругового волновода, заданная как реальный скаляр в метрах.

Пример: 'Height',0.0215

Пример: ant.Height = 0.0215

Типы данных: double

Радиус кругового волновода, заданный как действительный скаляр в метрах.

Пример: 'Radius',0.0546

Пример: ant.Radius = 0.0546

Типы данных: double

Высота подачи, которая равна высоте монополя, задается как реальный скаляр в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

Ширина корма, которая равна ширине монополя, задается как действительный скаляр в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

Вертикальное расстояние подачи по оси Y, заданное как действительный скаляр в метрах.

Пример: 'FeedOffset',0.0050

Пример: ant.FeedOffset = 0.0050

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
impedanceВходное сопротивление антенны; импеданс скана массива
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените сетчатый режим структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossОбратная потеря антенны; Скан возврата потеря массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны антенны

Примеры

свернуть все

Открыть Live Script

Создайте и просмотрите кольцевой волновод по умолчанию.

ant = waveguideCircular
ant =
  waveguideCircular with properties:

        Radius: 0.0120
        Height: 0.0300
    FeedHeight: 0.0075
     FeedWidth: 0.0040
    FeedOffset: 0.0100
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


show(ant)

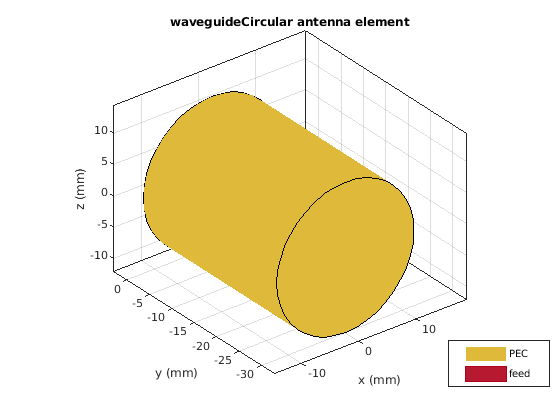

Figure contains an axes. The axes with title waveguideCircular antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности антенны на частоте 7,42 ГГц.

pattern(ant,7.42e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Открыть Live Script

Создайте кольцевой волновод со следующими размерностями.

ant=waveguideCircular('Radius',35.7e-3,'Height',200e-3,...
       'Feedwidth',26e-3,'FeedHeight',34.71e-3,'FeedOffset', 42.42e-3);

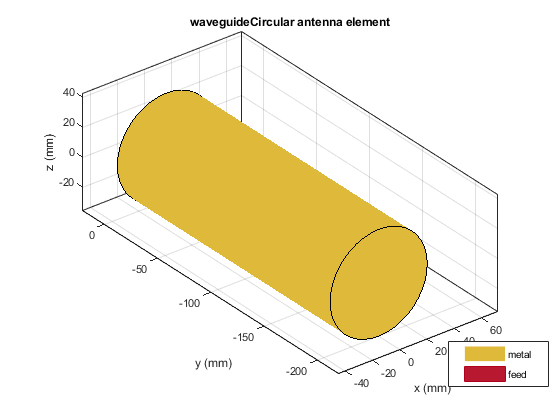

show(ant);

Постройте график s-параметров и импеданса волновода.

s=sparameters(ant,linspace(2.5e9,4e9,45));

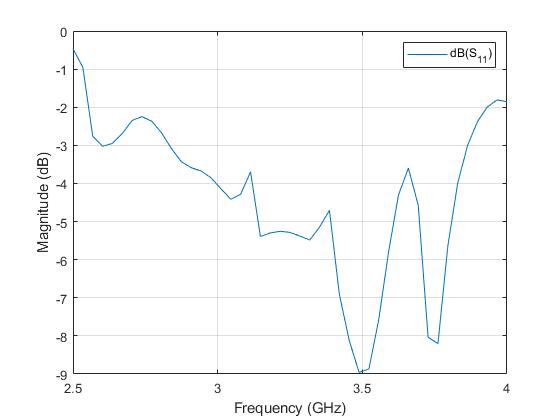

rfplot(s);

figure;

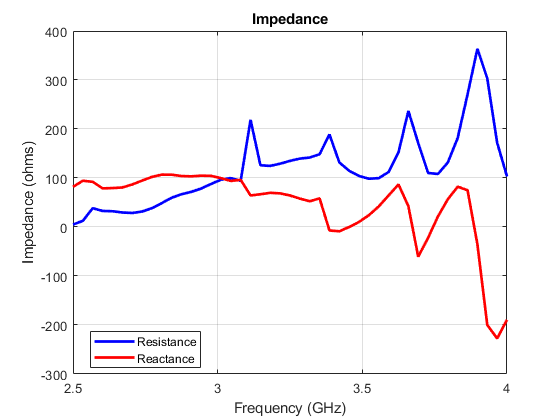

impedance(ant,linspace(2.5e9,4e9,45));

Ссылки

[1] Jadhav, Rohini.P, Vinithkurnar Javnrakash Dongre, Arunkumar Heddallikar. «Проект X-диапазона конических Рупорных антенн с использованием коаксиальной подачи и усовершенствованного метода Проекта для улучшения пропускной способности». На Международной конференции по вычислению, связи, управлению и автоматизации (ICCUBEA), 1-6. Пуна, Индия: ICCUBEA 2017
