vivaldiAntipodal

Создайте антиподальный элемент Вивальди

развернуть все на странице

Описание

The vivaldiAntipodal объект создает антиподальный элемент Vivaldi. Антиподальные Vivaldi попадают под группу концевых огневых конических щелевых антенн, и ожидается, что такие антенны обеспечат средний коэффициент усиления с меньшими боковыми лепестками и широкой полосой пропускания. Эти антенны являются недорогими, геометрически простыми по форме и в основном используются в беспроводной связи и радиолокационных системах.

Default view of a antipodal vivaldi antenna element showing the antenna parameters and the feed location.

Создание

Синтаксис

ant = vivaldiAntipodal
ant = vivaldiAntipodal(Name,Value)

Описание

ant = vivaldiAntipodal создает антиподальный объект Vivaldi. По умолчанию антенна центрируется в источник, и размерность выбирается для рабочей частоты 3,22 ГГц.

пример

ant = vivaldiAntipodal(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, aviv = vivaldiAntipodal('BoardLength',0.2) создает антиподальный Vivaldi с длиной доски 0,2 м.

Примечание

Свойства, которые вы не задаете, сохраняют значения по умолчанию.

Свойства

расширить все

Длина печатной платы в виде скаляра в метре.

Пример: 'BoardLength',2e-3

Ширина печатной платы, заданная в виде скаляра в метре.

Пример: 'BoardWidth',2e-3

Высота печатной платы в виде скаляра в метре.

Пример: 'Height',1e-6

Скорость открытия конусности, заданная как скаляр. Это свойство определяет скорость, с которой надрез переходит от питающей точки к апертуре. Минимальное значение OpeningRate является 1 и максимальное значение 80.

Пример: 'OpeningRate',1.2

Типы данных: double

Длина конуса на внутреннем крае антенны, заданная как скаляр в метрах.

Пример: 'InnerTaperLength',2e-3

Длина конуса на внешнем крае антенны, заданная как скаляр в метре.

Пример: 'OuterTaperLength',2e-3

Ширина отверстия, заданная как скаляр в метрах.

Пример: 'ApertureWidth',3e-3

Ширина полосы, используемой в точке питания, задается как скаляр в метрах.

Пример: 'StripLineWidth',0.3

Типы данных: double

Ширина наземной плоскости, заданная скаляр в метрах. По умолчанию ширина плоскости заземления измеряется вдоль оси Y.

Пример: 'GroundPlaneWidth',4

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки, заданный в качестве диэлектрического объекта. Для получения дополнительной информации см. dielectric. Для получения дополнительной информации о сетке диэлектрического субстрата, см. Meshing. По умолчанию в dielectric Роджерс RO4003C с EpsilonR от 3.38, LossTangent 0,0027, и Thickness от 0.000508

Пример: ant= vivaldiAntipodal('Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,'Thickness',0.6e-3))

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: avi.Load = lumpedElement('Impedance',75)

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
impedanceВходное сопротивление антенны; импеданс скана массива
sparametersОбъект S-параметра
returnLossОбратная потеря антенны; Скан возврата потеря массива
vswrКоэффициент стоячей волны антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте

Примеры

свернуть все

Открыть Live Script

Создайте антиподальный объект антенны Вивальди с заданными свойствами.

avi = vivaldiAntipodal("OpeningRate",30,'Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,...
            'Thickness',0.508e-3))
avi =
  vivaldiAntipodal with properties:

         BoardLength: 0.2020
          BoardWidth: 0.1200
              Height: 5.0800e-04
         OpeningRate: 30
      StripLineWidth: 0.0011
    OuterTaperLength: 0.0800
    InnerTaperLength: 0.1870
       ApertureWidth: 0.0840
    GroundPlaneWidth: 0.0500
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]

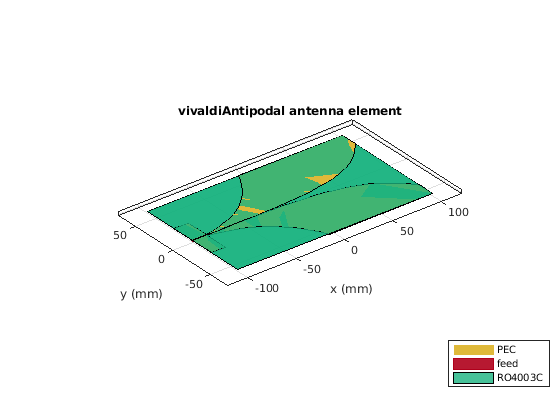

Просмотрите антенну.

show(avi)

Figure contains an axes. The axes with title vivaldiAntipodal antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed, RO4003C.

Открыть Live Script

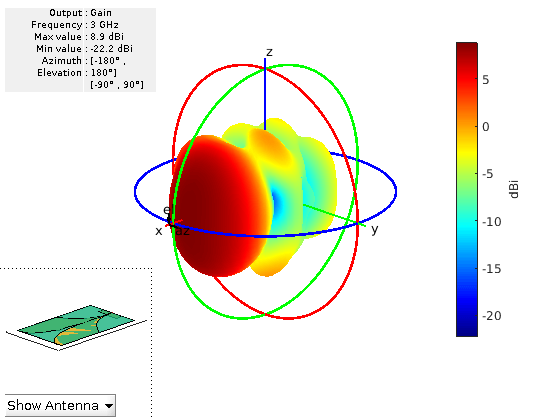

Постройте график диаграммы антиподальной антенны Вивальди на 3 ГГц
avi=vivaldiAntipodal("OpeningRate",30,'Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,...
'Thickness',0.508e-3))
avi =
  vivaldiAntipodal with properties:

         BoardLength: 0.2020
          BoardWidth: 0.1200
              Height: 5.0800e-04
         OpeningRate: 30
      StripLineWidth: 0.0011
    OuterTaperLength: 0.0800
    InnerTaperLength: 0.1870
       ApertureWidth: 0.0840
    GroundPlaneWidth: 0.0500
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]


pattern(avi,3e9)
Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface. This object represents RO4003C.
Ссылки
[1] Balanis, C.A. Antenna Theory. Analysis and Design, 3rd Ed. New York: Wiley, 2005.
См. также
 |  |  |
Темы
Введенный в R2020a
