waveguideSlotted
Создайте щелевую волноводную антенну
Описание
The waveguideSlotted объект создает щелевую волноводную антенну. Существуют различные типы щелевых волноводов, включая продольные пазы, поперечные пазы, центральные наклонные пазы, наклонные пазы и наклонные пазы, прорезанные в узкую стенку. Щелевые волноводные антенны используются в навигационном радаре как массиве, питаемый волноводом.
Создание
Описание
ant = waveguideSlotted
ant = waveguideSlotted(Name,Value)ant = waveguideSlotted('Height',1) создает щелевой волновод высотой 1 метр.
Свойства
Length - Длина волновода (n раз лямбда)
0.8060 (по умолчанию) | скаляр с реальным значением
Длина волновода (n раз лямбда), заданная как реальный скаляр в метрах. n - количество пазов в волноводе.
Пример: 'Length',0.760
Пример: ant.Length = 0.760
Типы данных: double
Width - Ширина волновода (а)
0.0857 (по умолчанию) | скаляр с реальным значением
Ширина волновода (a), заданная как реальный скаляр в метрах.
Пример: 'Width',0.0840
Пример: ant.Width = 0.0840
Типы данных: double
Height - Высота волновода (b)
0.0428 (по умолчанию) | скаляр с реальным значением
Высота волновода (b), заданная как реальный скаляр в метрах. Пожалуйста, смотрите изображение в Width свойство.
Пример: 'Height',0.0340
Пример: ant.Height = 0.0340
Типы данных: double
Numslots - Количество пазов
8 (по умолчанию) | скалярное целое число
Количество пазов (n), заданное в виде скалярного целого числа.
Пример: 'Numslots',7
Пример: ant.Numslots = 7
Типы данных: double
Slot - Форма пазов
antenna.Rectangle объект (по умолчанию) | antenna.Circle | объекта antenna.Polygon | объекта antenna.ellipse
Форма паза волновода, заданная как один из следующих объектов: antenna.Circle, antenna.Polygon, antenna.Rectangle, и antenna.Ellipse.
Пример: 'Slot',antenna.rectangle['Length',0.035]
Пример: ant.Slot = antenna.rectangle['Length',0.035]
Типы данных: double
SlotToTop - Расстояние от закрытого лицевого ребра до центра верхнего паза
0.0403 (по умолчанию) | скаляр с реальным значением
Расстояние от закрытой грани ребра до верхнего центра слота, заданное как реальный скаляр в метрах.
Пример: 'SlotToTop',0.0503
Пример: ant.SlotToTop = 0.0503
Типы данных: double
SlotSpacing - Пространство между центрами двух смежных пазов
0.0806 (по умолчанию) | скаляр с реальным значением
Пространство между центрами двух смежных пазов, заданное как действительный скаляр в метрах.
Пример: 'SlotSpacing',0.0906
Пример: ant.SlotSpacing = 0.0906
Типы данных: double
SlotOffset - Перемещение паза от осевой линии ширины волновода к центру паза
0.0123 (по умолчанию) | вектор скалярного | с реальным значением
Перемещение паза от осевой линии ширины волновода к центру паза, заданное как действительный скаляр или вектор в метрах.
Примечание
Если SlotOffset является вектором, это может быть размер 1-by- n где, n <NumSlots.
Пример: 'SlotOffset',0.0560
Пример: ant.SlotOffset = 0.0560
Типы данных: double
SlotAngle - Угол паза
0 (по умолчанию) | вектор скалярного | с реальным значением
Угол паза, заданный как действительный скаляр в степенях или вектор с каждым модулем в степенях. В щелевом волноводе пазов находятся в парах. Вы используете вектор, когда хотите, чтобы один паз в паре был наклонен под другим углом, образующим другой. Варьируется от - 180o к 180o.
Примечание
Если SlotAngle является вектором, это может быть размер 1-by- n где, n <= NumSlots.
Пример: 'SlotAngle',[20 10]
Пример: ant.SlotAngle = [20 10]
Типы данных: double
ClosedWaveguide - Диск или крышка для закрытия волновода
0 (по умолчанию) | 1
Диск для закрытия разомкнутой стороны, заданный как 0 для открытых волновода и 1 для закрытого волновода.
Пример: 'ClosedWaveguide',1
Пример: ant.ClosedWaveguide = 1
Типы данных: double
FeedHeight - Высота подачи
0.0310 (по умолчанию) | скаляр с реальным значением
Высота подачи, заданная как реальный скаляр в метрах.
Пример: 'FeedHeight',0.0210
Пример: ant.FeedHeight = 0.0210
Типы данных: double
FeedWidth - Ширина корма
0.0020 (по умолчанию) | скаляр с реальным значением
Ширина корма, заданная как реальный скаляр в метрах.
Пример: 'FeedWidth',0.0300
Пример: ant.FeedWidth = 0.0300
Типы данных: double
FeedOffset - Подписанные расстояния от источника
[-0.3627 0] (по умолчанию) | двухэлементный вектор
Подписанные расстояния от источника, измеренные по длине и ширине волновода, заданные как двухэлементный вектор с каждым элементом в метрах.
Пример: 'FeedOffset',[-0.3627 0]
Пример: ant.FeedOffset = [-0.3627 0]
Типы данных: double
Conductor - Тип металлического материала
'PEC' (по умолчанию) | metal объект
Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».
Пример: m = metal('Copper'); 'Conductor',m
Пример: m = metal('Copper'); ant.Conductor = m
Load - Кулачковые элементы
[1x1 lumpedElement] (по умолчанию) | указатель на объект с суммированным элементом
Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.
Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.
Пример: ant.Load = lumpedElement('Impedance',75)
Tilt - Угол наклона антенны
0 (по умолчанию) | скалярный вектор |
Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».
Пример: 'Tilt',90
Пример: ant.Tilt = 90
Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.
Примечание
The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.
Типы данных: double
TiltAxis - Ось наклона антенны
[1 0 0] (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | 'X' | 'Y' | 'Z'
Ось наклона антенны, заданная как:
Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.
Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».
Пример: 'TiltAxis',[0 1 0]
Пример: 'TiltAxis',[0 0 0;0 1 0]
Пример: ant.TiltAxis = 'Z'
Примечание
The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.
Типы данных: double
Функции объекта
show | Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру |
axialRatio | Коэффициент эллиптичности антенны |
beamwidth | Лучевая ширина антенны |
charge | Распределение заряда на металлической или диэлектрической антенне или поверхности массива |
current | Распределение тока на металлической или диэлектрической антенне или поверхности массива |
design | Проектируйте антенну или массивы прототипа для резонанса на заданной частоте |
EHfields | Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах |
efficiency | Эффективность излучения антенны |
impedance | Входное сопротивление антенны; импеданс скана массива |
mesh | Сетчатые свойства металлической или диэлектрической антенны или структуры массива |
meshconfig | Измените сетчатый режим структуры антенны |
optimize | Оптимизируйте антенну или массив с помощью оптимизатора SADEA |
pattern | Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве |
patternAzimuth | Азимутальный шаблон антенны или массива |
patternElevation | Шаблон повышения антенны или массива |
returnLoss | Обратная потеря антенны; Скан возврата потеря массива |
sparameters | Объект S-параметра |
vswr | Коэффициент стоячей волны антенны |
Примеры
Слотированные антенна и Диаграмма направленности излучения по умолчанию
Создайте и просмотрите щелевую антенну с значениями свойств по умолчанию.
ant = waveguideSlotted
ant =
waveguideSlotted with properties:
Length: 0.8060
Width: 0.0857
Height: 0.0428
NumSlots: 8
Slot: [1x1 antenna.Rectangle]
SlotToTop: 0.0403
SlotSpacing: 0.0806
SlotOffset: 0.0123
SlotAngle: 0
FeedWidth: 0.0020
FeedHeight: 0.0310
FeedOffset: [-0.3627 0]
ClosedWaveguide: 0
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]

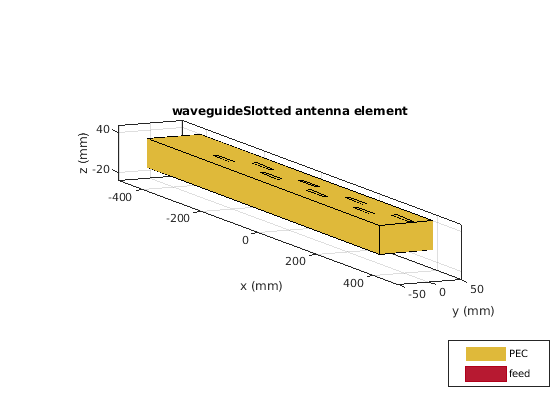

show(ant)
Постройте график диаграммы антенны на частоте 2.45 ГГц.
pattern(ant, 2.45e9)
Импеданс и S-параметры пользовательской щелевой волноводной антенны
Создайте щелевую волноводную антенну со следующими размерностями.

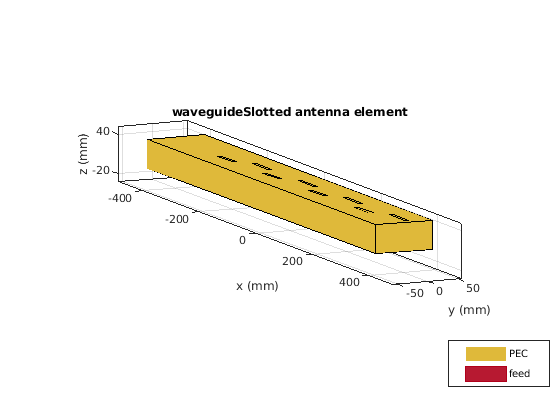

ant = waveguideSlotted('Length',806e-3,'Width',94e-3, 'NumSlots',8,... 'Height',44e-3,'Slot',antenna.Rectangle('Length',53e-3,'Width',6.5e-3),'SlotToTop',40.3e-3,... 'SlotSpacing',80.6e-3,'SlotOffset',10e-3,'FeedHeight',31e-3, ... 'FeedOffset',[-362.7e-3 0],'FeedWidth',2e-3); show (ant)

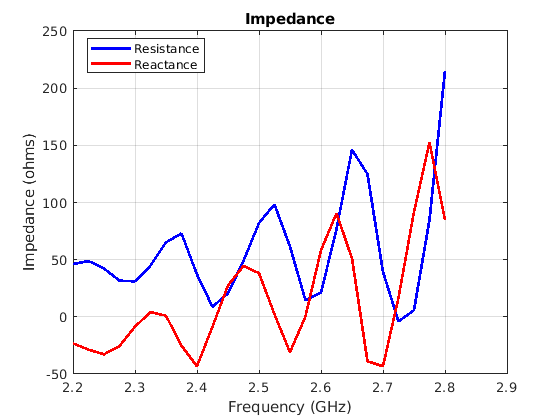

Постройте график импеданса и S-параметров от 2,2 ГГц до 2,8 ГГц.
freq = 2.2e9:0.025e9:2.8e9; figure; impedance(ant,freq);

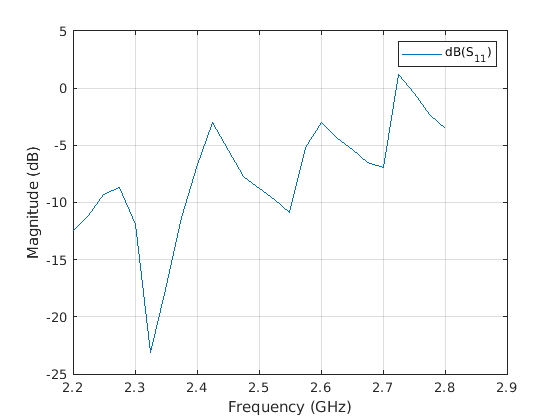

s = sparameters(ant,freq); figure; rfplot(s);
Ссылки
[1] Перович, Уна. «Исследование прямоугольной, однонаправленной, горизонтально поляризованной волноводной антенны с продольными щелевыми массивами, работающими на частоте 2.45 ГГц».
