В этом примере показано, как создать карту с данными лидара и локализовать положение транспортного средства на карте с помощью SegMatch [1], алгоритма распознавания места на основе соответствия сегмента.
Автономные управления автомобилем используют локализацию, чтобы определить положение транспортного средства в картографическом окружении. Автономная навигация требует точной локализации, которая опирается на точную карту. Создание точной карты больших шкал окружений трудно, потому что карта накапливает дрейф с течением времени, и обнаружение цикла закрытий для коррекции накопленного дрейфа является трудным из-за динамических препятствий. Алгоритм SegMatch является устойчивым к динамическим препятствиям и надежным в больших шкалах окружениями. Алгоритм является сегментным подходом, который использует преимущества описательных форм и распознает места, совпадая с сегментами.
Как и в примере Build a Map from Lidar Data Используя SLAM, этот пример использует данные 3-D лидара для создания карты и корректирует накопленный дрейф с помощью графиков SLAM. Однако этот пример не требует глобальных оценок положения от других датчиков, таких как инерциальный измерительный блок (IMU). После создания карты, этот пример использует его, чтобы локализовать транспортное средство в известном окружении.
В этом примере вы узнаете, как:
Используйте SegMatch, чтобы найти относительное преобразование между двумя облаками точек, которые соответствуют одному и тому же месту
Создайте карту, используя SegMatch для обнаружения замыкания цикла
Локализуйте на предварительно построенной карте с помощью SegMatch
Данные, используемые в этом примере, являются частью набора данных Velodyne SLAM. Он включает примерно 6 минут данных, записанных сканером Velodyne HDL64E-S2. Загрузите данные во временную директорию. Это может занять несколько минут.
baseDownloadURL = 'https://www.mrt.kit.edu/z/publ/download/velodyneslam/data/scenario1.zip'; dataFolder = fullfile(tempdir, 'kit_velodyneslam_data_scenario1', filesep); options = weboptions('Timeout', Inf); zipFileName = dataFolder + "scenario1.zip"; folderExists = exist(dataFolder, 'dir'); if ~folderExists % Create a folder in a temporary directory to save the downloaded zip file. mkdir(dataFolder) disp('Downloading scenario1.zip (153 MB) ...') websave(zipFileName, baseDownloadURL, options); % Unzip downloaded file. unzip(zipFileName, dataFolder) end
Downloading scenario1.zip (153 MB) ...

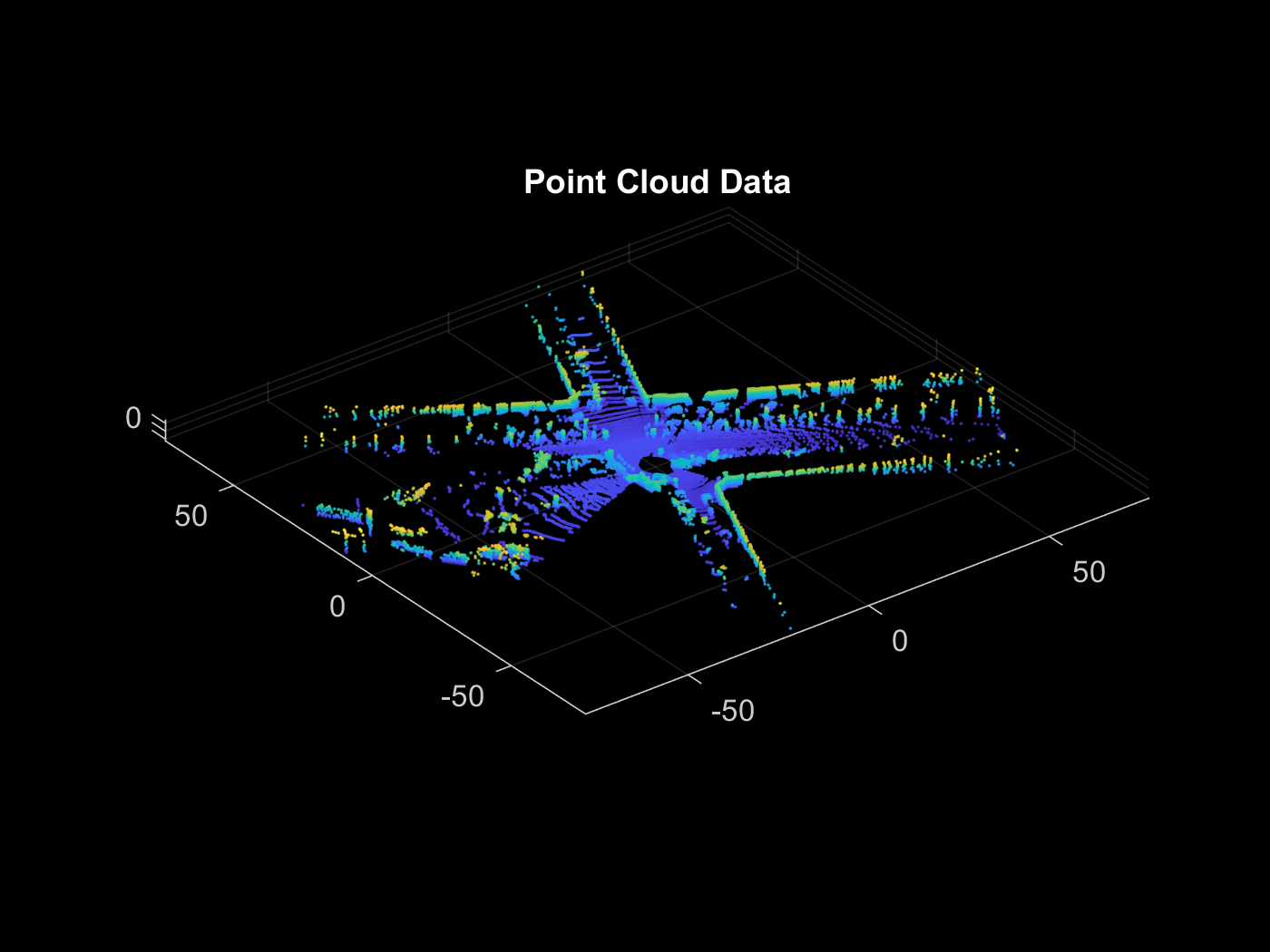

Загруженный набор данных хранит данные облака точек в файлах PNG. Создайте файл datastore с помощью helperReadVelodyneSLAMData
функция для загрузки данных облака точек из файлов PNG и преобразования значений расстояния в координаты 3-D. Функция helper является пользовательской функцией чтения, которая предназначена для Velodyne SLAM Dataset. Выберите подмножество данных и разделите данные для использования в создании карты и для локализации.
% Get the full file path to the PNG files in the scenario1 folder. pointCloudFilePattern = fullfile(dataFolder, 'scenario1', 'scan*.png'); % Create a file datastore to read files in the right order. fileDS = fileDatastore(pointCloudFilePattern, 'ReadFcn', ... @helperReadVelodyneSLAMData); % Read the point clouds. ptCloudArr = readall(fileDS); % Select a subset of point cloud scans, and split the data to use for % map building and for localization. ptCloudMap = vertcat(ptCloudArr{1:5:1550}); ptCloudLoc = vertcat(ptCloudArr{2:5:1550}); % Visualize the first point cloud. figure pcshow(ptCloudMap(1)) title('Point Cloud Data')
Алгоритм SegMatch состоит из четырех различных компонентов: сегментация облака точек, редукция данных, соответствие сегментов и геометрическая верификация. Для достижения наилучших результатов предварительно обработайте облако точек перед выполнением этих четырех шагов.

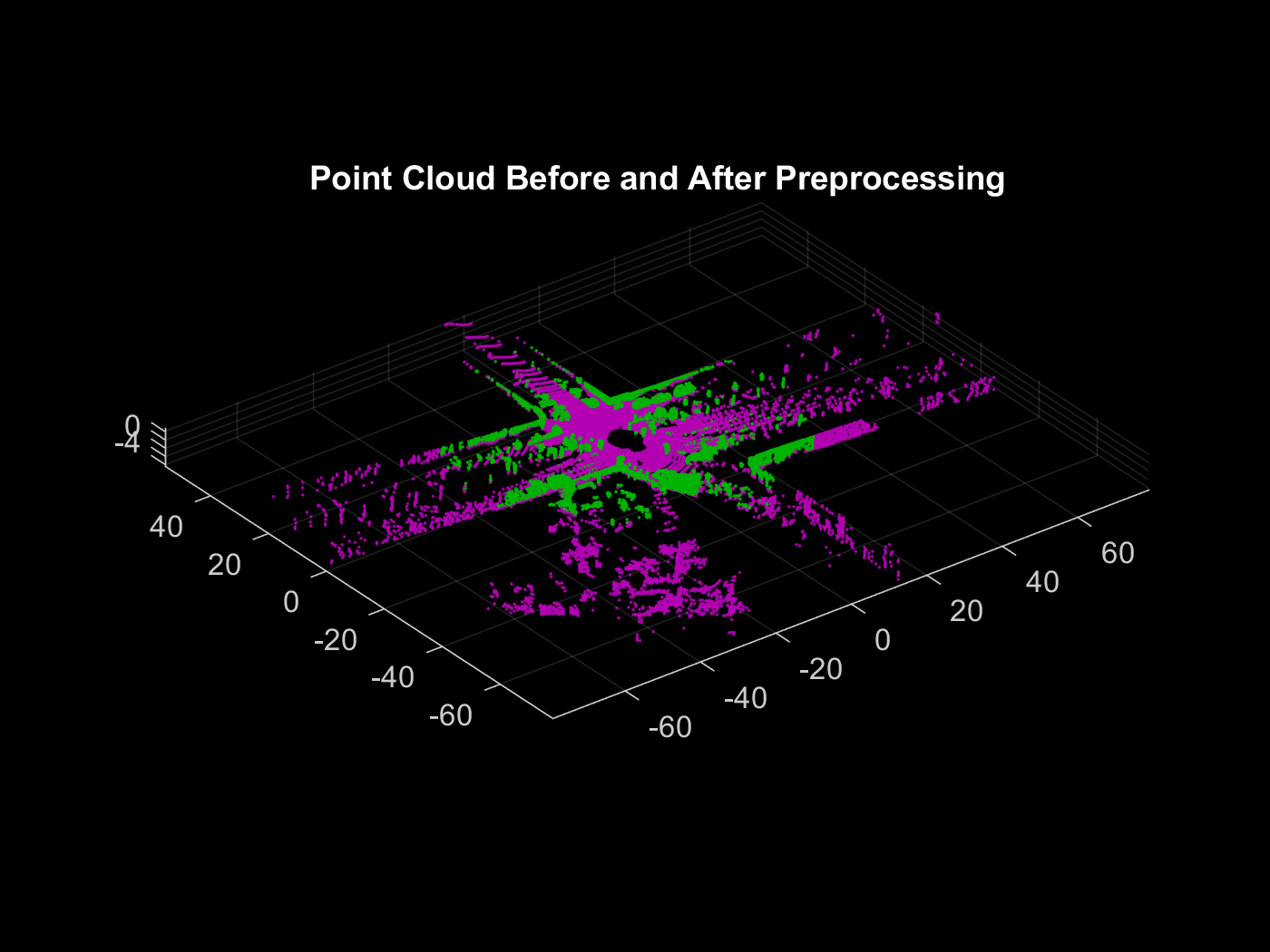

Чтобы выбрать наиболее релевантные данные облака точек, выполните следующие шаги предварительной обработки:
Выберите цилиндрический район с центром вокруг транспортного средства, чтобы извлечь интересующее локальное облако точек. Сначала задайте цилиндрическую окрестность на основе расстояния точек от источника в направлениях x и y. Затем выберите область интереса, используя select
.
Удалите землю при подготовке, чтобы сегментировать облако точек на отдельные объекты. Использование segmentGroundSMRF
для сегментации земли.
% Select a point cloud from the map for preprocessing. ptCloud = ptCloudMap(25); % Set the cylinder radius and ego radius. cylinderRadius = 40; egoRadius = 1; % Compute the distance between each point and the origin. dists = hypot(ptCloud.Location(:,:,1), ptCloud.Location(:,:,2)); % Select the points inside the cylinder radius and outside the ego radius. cylinderIdx = dists <= cylinderRadius & dists >= egoRadius; cylinderPtCloud = select(ptCloud, cylinderIdx, 'OutputSize', 'full'); % Remove the ground. [~, ptCloudNoGround] = segmentGroundSMRF(cylinderPtCloud, 'ElevationThreshold', 0.05); % Visualize the point cloud before and after preprocessing. figure pcshowpair(ptCloud, ptCloudNoGround) title('Point Cloud Before and After Preprocessing')
Затем сегментируйте облако точек и извлекайте функции из каждого сегмента.

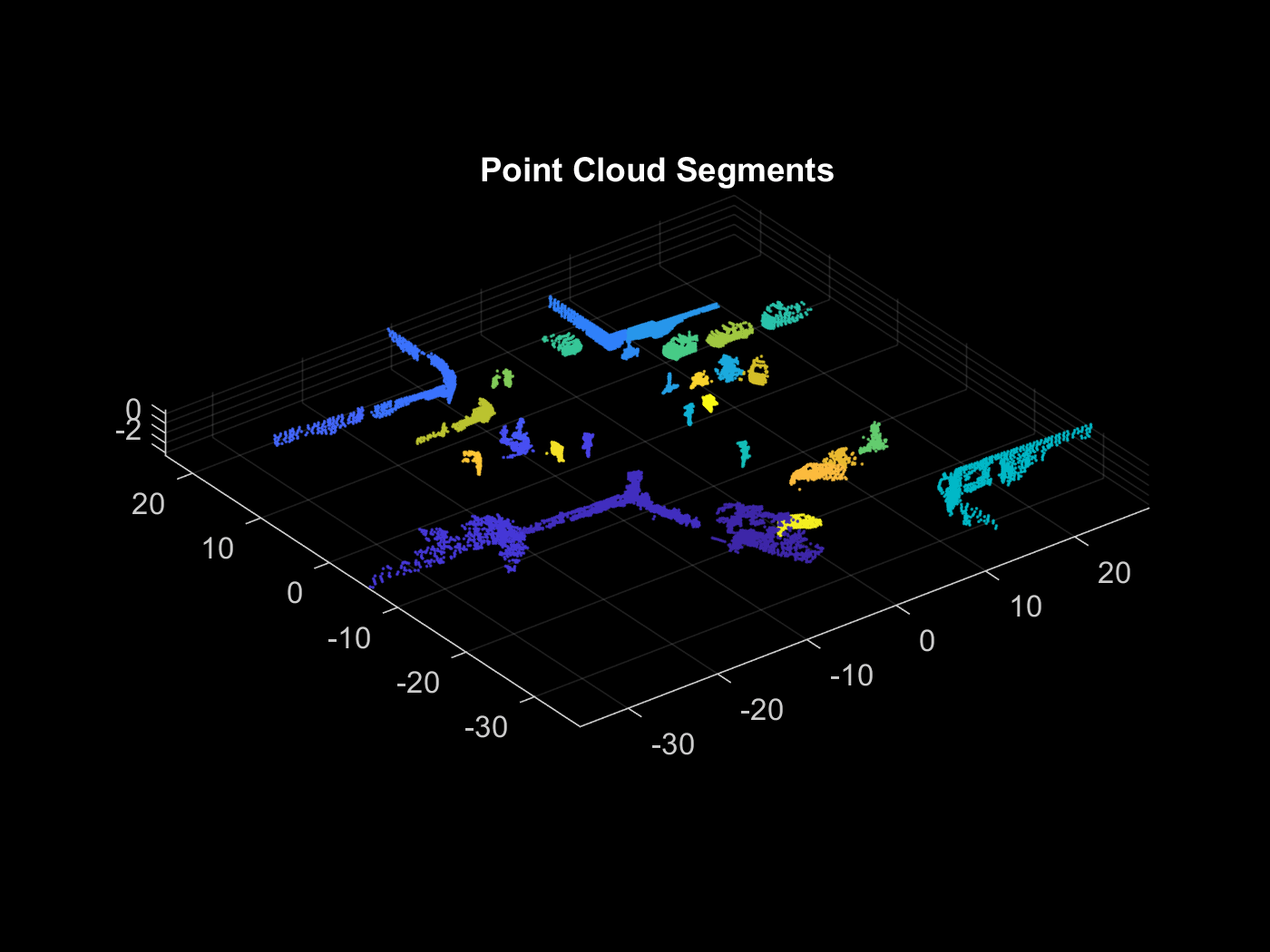

Сегментируйте облако точек с помощью segmentLidarData
функция и визуализация сегментов. В данном примере каждый сегмент должен иметь минимум 150 точек. Это создает кластеры сегментов, которые представляют отдельные объекты и имеют достаточно точек, чтобы охарактеризовать область на карте.
Различные наборы данных требуют различных параметров для сегментации. Требование меньшего количества точек для сегментов может привести к ложноположительным замыканиям цикла, а ограничение сегментов большими кластерами может устранить сегменты, которые важны для распознавания места. Необходимо также настроить пороги расстояния и угла, чтобы убедиться, что каждый сегмент соответствует одному объекту. Небольшой порог расстояния может привести ко многим сегментам, которые соответствуют одному и тому же объекту, а большой порог расстояния и небольшой порог угла могут привести к сегментам, которые объединяют много объектов.
minNumPoints = 150; distThreshold = 1; angleThreshold = 180; [labels, numClusters] = segmentLidarData(ptCloudNoGround, distThreshold, ... angleThreshold, 'NumClusterPoints', minNumPoints); % Remove points that contain a label value of 0 for visualization. idxValidPoints = find(labels); labelColorIndex = labels(idxValidPoints); segmentedPtCloud = select(ptCloudNoGround, idxValidPoints); figure pcshow(segmentedPtCloud.Location, labelColorIndex) title('Point Cloud Segments')
Извлечение функций из каждого сегмента с помощью extractEigenFeatures
функция. Функции на основе собственных значений являются геометрическими функциями. Каждый вектор функций включает линейность, планарность, рассеяние, омнивариацию, анизотропию, собственную энтропию и изменение кривизны.
[features, segments] = extractEigenFeatures(ptCloud, labels); disp(features)
31×1 eigenFeature array with properties: Feature Centroid
disp(segments)
31×1 pointCloud array with properties: Location Count XLimits YLimits ZLimits Color Normal Intensity
Найдите соответствующие сегменты и преобразование между сегментами для двух сканов облака точек, которые соответствуют закрытию цикла.
Предварительная обработка и извлечение функций сегмента из двух облаков точек. The helperPreProcessPointCloud
функция включает шаги предварительной обработки в разделе Preprocess Point Cloud, чтобы упростить предварительную обработку облака точек во всем рабочем процессе.
ptCloud1 = ptCloudMap(27); ptCloud2 = ptCloudMap(309); ptCloud1 = helperPreProcessPointCloud(ptCloud1, egoRadius, cylinderRadius); ptCloud2 = helperPreProcessPointCloud(ptCloud2, egoRadius, cylinderRadius); labels1 = segmentLidarData(ptCloud1, distThreshold, ... angleThreshold, 'NumClusterPoints', minNumPoints); labels2 = segmentLidarData(ptCloud2, distThreshold, ... angleThreshold, 'NumClusterPoints', minNumPoints); [features1, segments1] = extractEigenFeatures(ptCloud1, labels1); [features2, segments2] = extractEigenFeatures(ptCloud2, labels2);
Найдите возможные совпадения сегментов на основе нормализованного евклидового расстояния между векторами функций при помощи pcmatchfeatures
функция.
featureMatrix1 = vertcat(features1.Feature); featureMatrix2 = vertcat(features2.Feature); indexPairs = pcmatchfeatures(featureMatrix1, featureMatrix2);
Выполните геометрическую верификацию путем идентификации инлиеров и нахождения 3-D твердого преобразования между совпадениями сегментов с помощью estimateGeometricTransform3D
функция. Исходя из количества инкрустаторов, облака точек могут быть классифицированы как замыкание цикла.
centroids1 = vertcat(features1(indexPairs(:,1)).Centroid);
centroids2 = vertcat(features2(indexPairs(:,2)).Centroid);
[tform, inlierPairs] = estimateGeometricTransform3D(centroids1, centroids2, 'rigid');

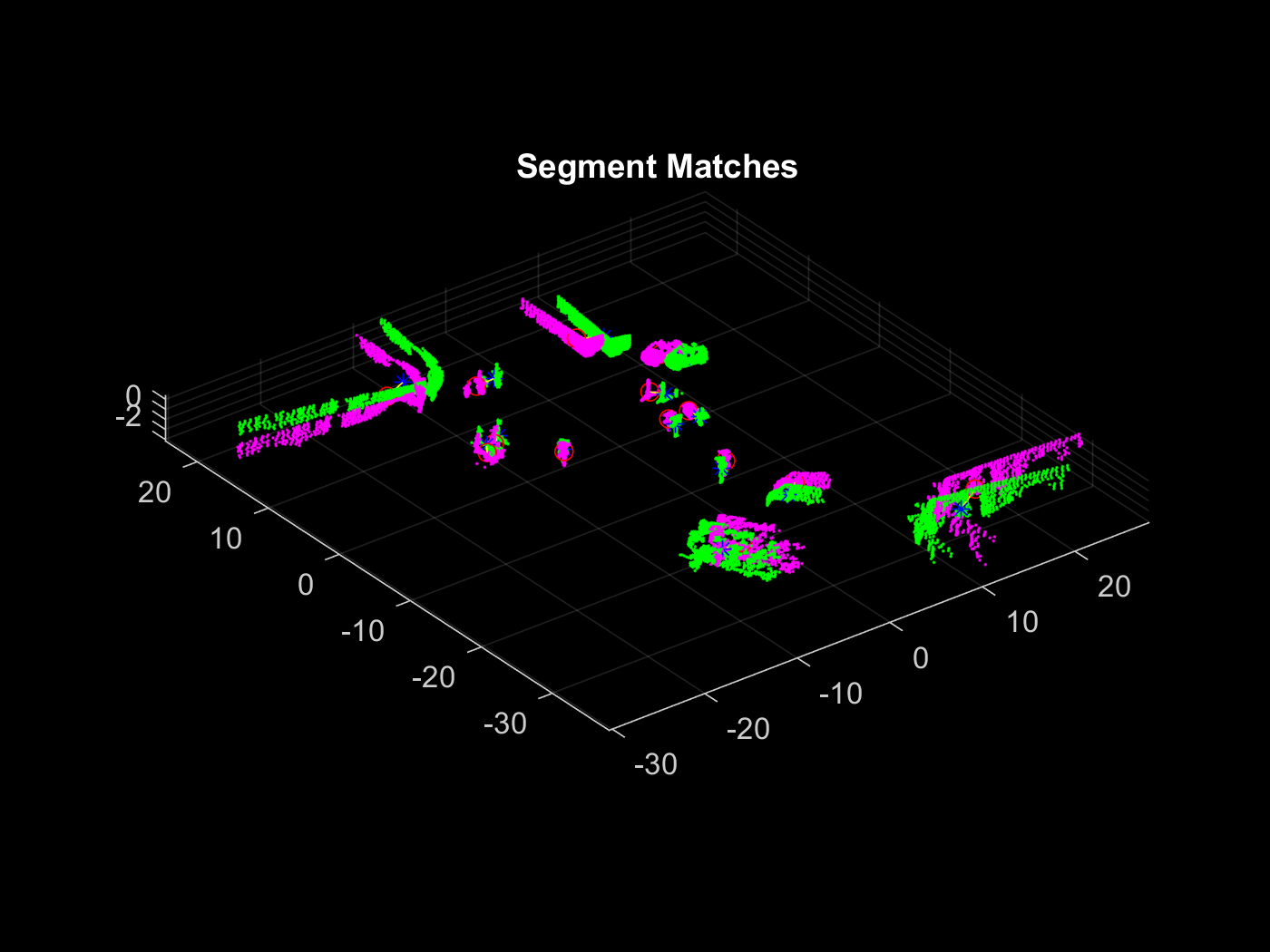

Визуализация совпадений сегментов с помощью pcshowMatchedFeatures
функция.
inlierIdx1 = indexPairs(inlierPairs,1); inlierIdx2 = indexPairs(inlierPairs,2); figure pcshowMatchedFeatures(segments1(inlierIdx1), segments2(inlierIdx2), ... features1(inlierIdx1), features2(inlierIdx2)) title('Segment Matches')
Выравнивание сегментов по преобразованию с шага геометрической верификации с помощью pccat
и pctransform
.
ptCloudSegments1 = pccat(segments1); ptCloudSegments2 = pccat(segments2); tformedPtCloudSegments1 = pctransform(ptCloudSegments1, tform);

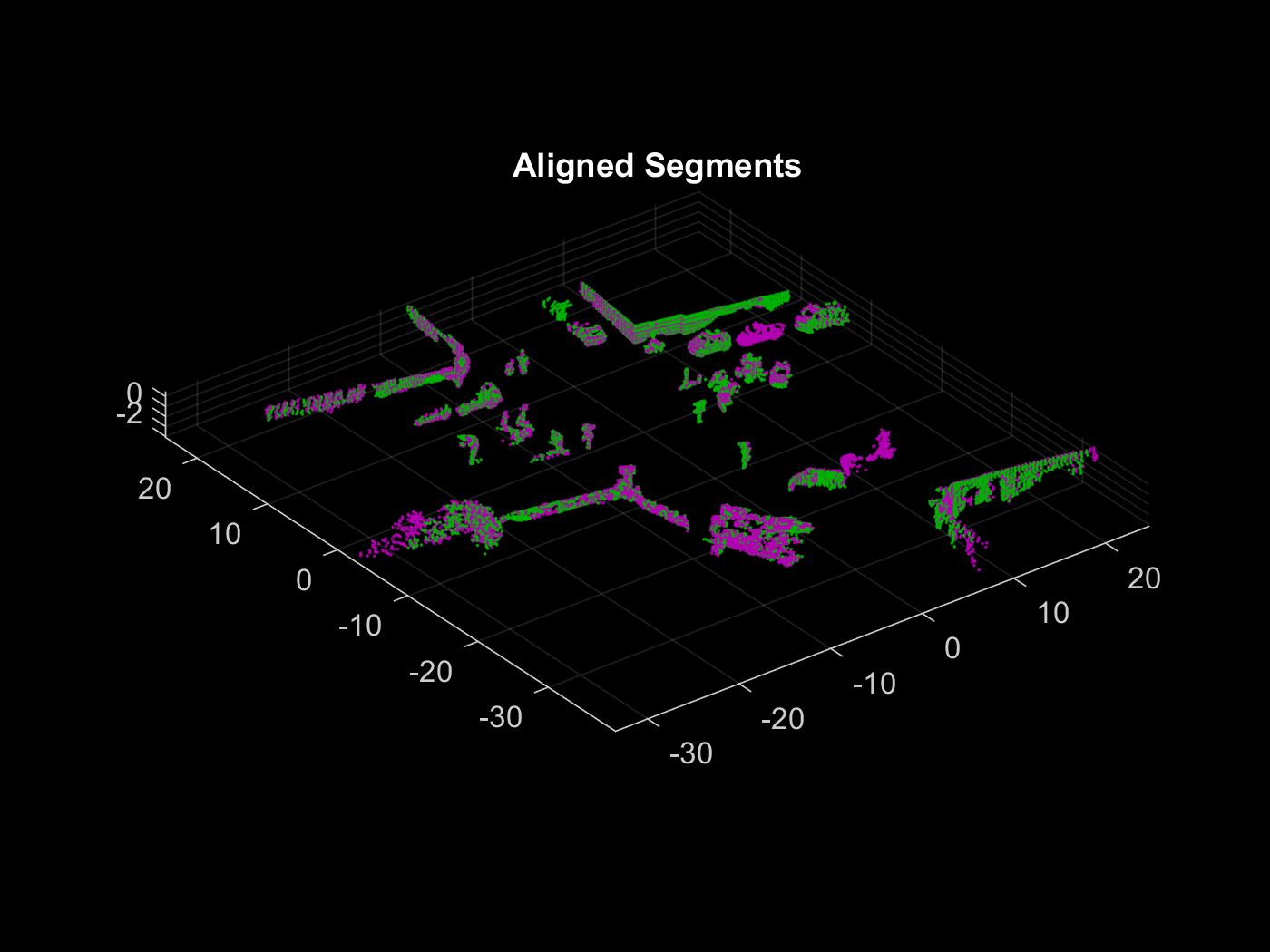

Визуализируйте выровненные сегменты с помощью pcshowpair
.
figure
pcshowpair(tformedPtCloudSegments1, ptCloudSegments2)
title('Aligned Segments')
Процедура создания карты состоит из следующих шагов:
Предварительно обработайте облако точек
Зарегистрируйте облако точек
Сегментируйте облако точек и извлекайте функции
Обнаружение закрытий цикла
Предварительная обработка предыдущего и текущего облака точек с помощью helperPreProcessPointCloud
. Понижайте частоту облаков точек с помощью pcdownsample
улучшить скорость и точность регистрации. Чтобы настроить процентный вход downsample, найдите самое низкое значение, которое поддерживает необходимую точность регистрации, когда транспортное средство поворачивается.
currentViewId = 2; prevPtCloud = helperPreProcessPointCloud(ptCloudMap(currentViewId - 1), ... egoRadius, cylinderRadius); ptCloud = helperPreProcessPointCloud(ptCloudMap(currentViewId), ... egoRadius, cylinderRadius); downsamplePercent = 0.5; prevPtCloudFiltered = pcdownsample(prevPtCloud, 'random', downsamplePercent); ptCloudFiltered = pcdownsample(ptCloud, 'random', downsamplePercent);
Зарегистрируйте текущее облако точек в предыдущем облаке точек, чтобы найти относительное преобразование.
gridStep = 3; relPose = pcregisterndt(ptCloudFiltered, prevPtCloudFiltered, gridStep);
Использование pcviewset
объект для отслеживания абсолютных положений и связей между зарегистрированными облаками точек. Создайте пустую pcviewset
.
vSet = pcviewset;
Инициализируйте положение первого облака точек до тождеств твердого преобразования и добавьте его к набору представлений с помощью addView
.
initAbsPose = rigid3d; vSet = addView(vSet, currentViewId - 1, initAbsPose);
Вычислите абсолютное положение второго облака точек с помощью относительного положения, оцененного во время регистрации, и добавьте его к набору представлений.
absPose = rigid3d(relPose.T * initAbsPose.T); vSet = addView(vSet, currentViewId, absPose);
Соедините эти два вида с помощью addConnection
.
vSet = addConnection(vSet, currentViewId - 1, currentViewId, relPose);
Преобразуйте текущее облако точек, чтобы выровнять его по глобальной карте.
ptCloud = pctransform(ptCloud, absPose);
Сегментируйте предыдущие и текущие облака точек с помощью segmentLidarData
.
labels1 = segmentLidarData(prevPtCloud, distThreshold, angleThreshold, ... 'NumClusterPoints', minNumPoints); labels2 = segmentLidarData(ptCloud, distThreshold, angleThreshold, ... 'NumClusterPoints', minNumPoints);
Извлечение функций из предыдущего и текущего сегментов облака точек с помощью extractEigenFeatures
.
[prevFeatures, prevSegments] = extractEigenFeatures(prevPtCloud, labels1); [features, segments] = extractEigenFeatures(ptCloud, labels2);
Отслеживайте сегменты и функции с помощью pcmapsegmatch
объект. Создайте пустую pcmapsegmatch
.
sMap = pcmapsegmatch;
Добавьте виды, функции и сегменты для предыдущего и текущего облаков точек в pcmapsegmatch
использование addView
.
sMap = addView(sMap, currentViewId - 1, prevFeatures, prevSegments); sMap = addView(sMap, currentViewId, features, segments);
Предполагаемые положения накапливаются дрейфом, когда на карту добавляется больше облаков точек. Обнаружение замыканий цикла помогает исправить накопленный дрейф и создать более точную карту.
Обнаружение закрытий цикла с помощью findPose
.
[absPoseMap, loopClosureViewId] = findPose(sMap, absPose); isLoopClosure = ~isempty(absPoseMap);
Если findPose
обнаруживает замыкание цикла, находит преобразование между текущим видом и видом замыкания цикла и добавляет его к pcviewset
объект.
Используйте абсолютное положение текущего вида без накопленного дрейфа, absPoseMap
, и абсолютное положение вида замыкания цикла, absPoseLoop
для вычисления относительного положения между положениями замыкания цикла без дрейфа.
if isLoopClosure
absPoseLoop = poses(vSet, loopClosureViewId).AbsolutePose;
relPoseLoopToCurrent = rigid3d(absPoseMap.T * invert(absPoseLoop).T);
Добавьте относительное положение замыкания цикла как соединение с помощью addConnection
.
vSet = addConnection(vSet, loopClosureViewId, currentViewId, ...
relPoseLoopToCurrent);
Правильный для накопленного дрейфа, используя оптимизацию графика положения. Рассмотрите нахождение более чем одного соединения замыкания цикла перед оптимизацией положений, поскольку оптимизация графика положения и обновление pcmapsegmatch
оба объекта являются интенсивными в вычислительном отношении.
Сохраните положения перед оптимизацией. Положения необходимы, чтобы обновить сегменты и положения центроидов в pcmapsegmatch
объект.
prevPoses = vSet.Views.AbsolutePose;
Создайте график положения из набора видов с помощью createPoseGraph
, и оптимизируйте график положения, используя optimizePoseGraph
(Navigation Toolbox) .
G = createPoseGraph(vSet);
optimG = optimizePoseGraph(G, 'g2o-levenberg-marquardt');
vSet = updateView(vSet, optimG.Nodes);
Найдите преобразования из положений до и после коррекции дрейфа и используйте их, чтобы обновить сегменты карты и положения центроида с помощью updateMap
.
optimizedPoses = vSet.Views.AbsolutePose; relPoseOpt = rigid3d.empty; for k = 1:numel(prevPoses) relPoseOpt(k) = rigid3d(invert(prevPoses(k)).T * ... optimizedPoses(k).T); end sMap = updateMap(sMap, relPoseOpt); end

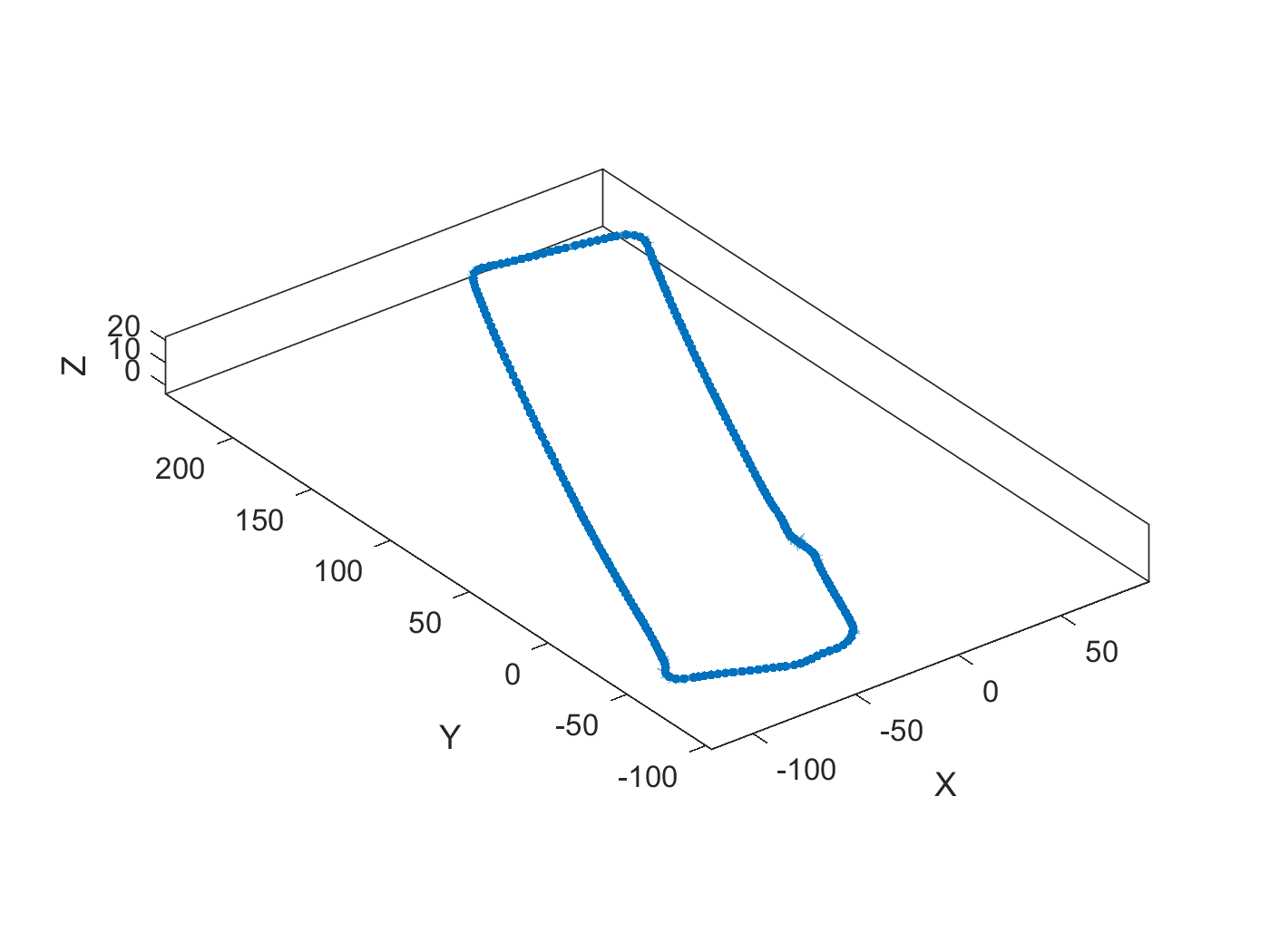

Чтобы создать карту и исправить накопленный дрейф, примените эти шаги к остальным сканам облака точек.
% Set the random seed for example reproducibility. rng(0) % Update display every 5 scans. figure updateRate = 5; % Initialize variables for registration. prevPtCloud = ptCloudFiltered; prevPose = rigid3d; % Keep track of the loop closures to optimize the poses once enough loop % closures are detected. totalLoopClosures = 0; for i = 3:numel(ptCloudMap) ptCloud = ptCloudMap(i); % Preprocess and register the point cloud. ptCloud = helperPreProcessPointCloud(ptCloud, egoRadius, cylinderRadius); ptCloudFiltered = pcdownsample(ptCloud, 'random', downsamplePercent); relPose = pcregisterndt(ptCloudFiltered, prevPtCloud, gridStep, ... 'InitialTransform', relPose); ptCloud = pctransform(ptCloud, absPose); % Store the current point cloud to register the next point cloud. prevPtCloud = ptCloudFiltered; % Compute the absolute pose of the current point cloud. absPose = rigid3d(relPose.T * absPose.T); % If the vehicle has moved at least 2 meters since last time, continue % with segmentation, feature extraction, and loop closure detection. if norm(absPose.Translation - prevPose.Translation) >= 2 % Segment the point cloud and extract features. labels = segmentLidarData(ptCloud, distThreshold, angleThreshold, ... 'NumClusterPoints', minNumPoints); [features, segments] = extractEigenFeatures(ptCloud, labels); % Keep track of the current view id. currentViewId = currentViewId + 1; % Add the view to the point cloud view set and map representation. vSet = addView(vSet, currentViewId, absPose); vSet = addConnection(vSet, currentViewId-1, currentViewId, ... rigid3d(absPose.T * invert(prevPose).T)); sMap = addView(sMap, currentViewId, features, segments); % Update the view set display. if mod(currentViewId, updateRate) == 0 plot(vSet) drawnow end % Check if there is a loop closure. [absPoseMap, loopClosureViewId] = findPose(sMap, absPose, 'MatchThreshold', 1, ... 'MinNumInliers', 5, 'NumSelectedClusters', 4, 'NumExcludedViews', 150); isLoopClosure = ~isempty(absPoseMap); if isLoopClosure totalLoopClosures = totalLoopClosures + 1; % Find the relative pose between the loop closure poses. absPoseLoop = poses(vSet, loopClosureViewId).AbsolutePose; relPoseLoopToCurrent = rigid3d(absPoseMap.T * invert(absPoseLoop).T); vSet = addConnection(vSet, loopClosureViewId, currentViewId, ... relPoseLoopToCurrent); % Optimize the graph of poses and update the map every time 3 % loop closures are detected. if mod(totalLoopClosures, 3) == 0 prevPoses = vSet.Views.AbsolutePose; % Correct for accumulated drift. G = createPoseGraph(vSet); optimG = optimizePoseGraph(G, 'g2o-levenberg-marquardt'); vSet = updateView(vSet, optimG.Nodes); % Update the map. optimizedPoses = vSet.Views.AbsolutePose; relPoseOpt = rigid3d.empty; for k = 1:numel(prevPoses) relPoseOpt(k) = rigid3d(invert(prevPoses(k)).T * ... optimizedPoses(k).T); end sMap = updateMap(sMap, relPoseOpt); % Update the absolute pose after pose graph optimization. absPose = optimizedPoses(end); end end prevPose = absPose; end end

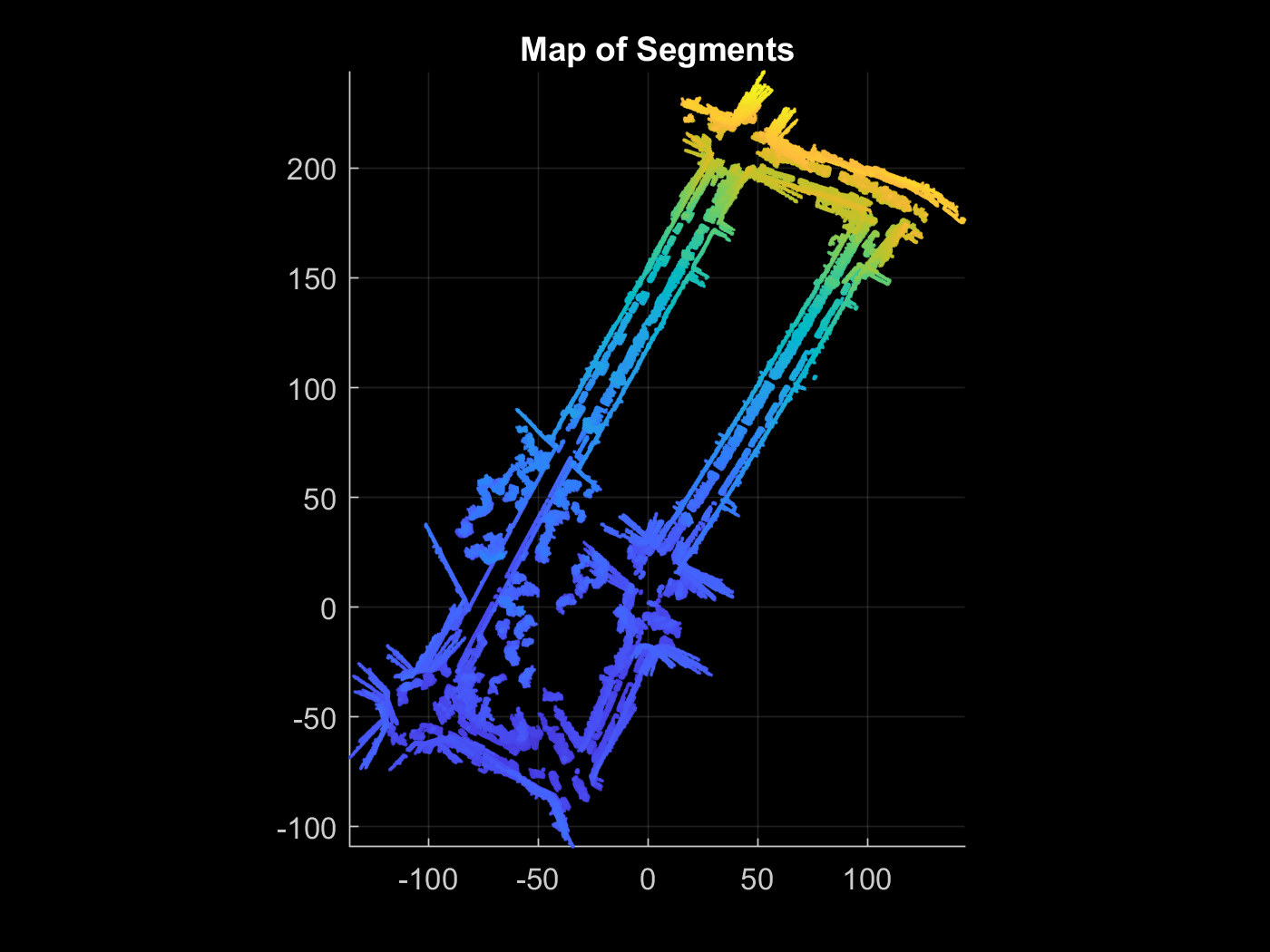

% Visualize the map of segments from the top view. figure show(sMap) view(2) title('Map of Segments')
Шаги предварительной обработки для локализации с использованием SegMatch являются теми же шагами предварительной обработки, которые используются для создания карты. Поскольку алгоритм полагается на последовательную сегментацию, используйте те же параметры сегментации для наилучших результатов.
ptCloud = ptCloudLoc(1); % Preprocess the point cloud. ptCloud = helperPreProcessPointCloud(ptCloud, egoRadius, cylinderRadius); % Segment the point cloud and extract features. labels = segmentLidarData(ptCloud, distThreshold, angleThreshold, ... 'NumClusterPoints', minNumPoints); features = extractEigenFeatures(ptCloud, labels);
Поскольку для транспортного средства нет оценки положения, необходимо использовать объем карты для первоначальной локализации транспортного средства. Выберите область карты для локализации впервые с помощью selectSubmap
.
sMap = selectSubmap(sMap, [sMap.XLimits, sMap.YLimits, sMap.ZLimits]);
Используйте findPose
функция объекта от pcmapsegmatch
для локализации транспортного средства на предварительно построенной карте.
absPoseMap = findPose(sMap, features, 'MatchThreshold', 1, 'MinNumInliers', 5);
Визуализируйте карту и используйте showShape
визуализировать транспортное средство на карте как кубоид.

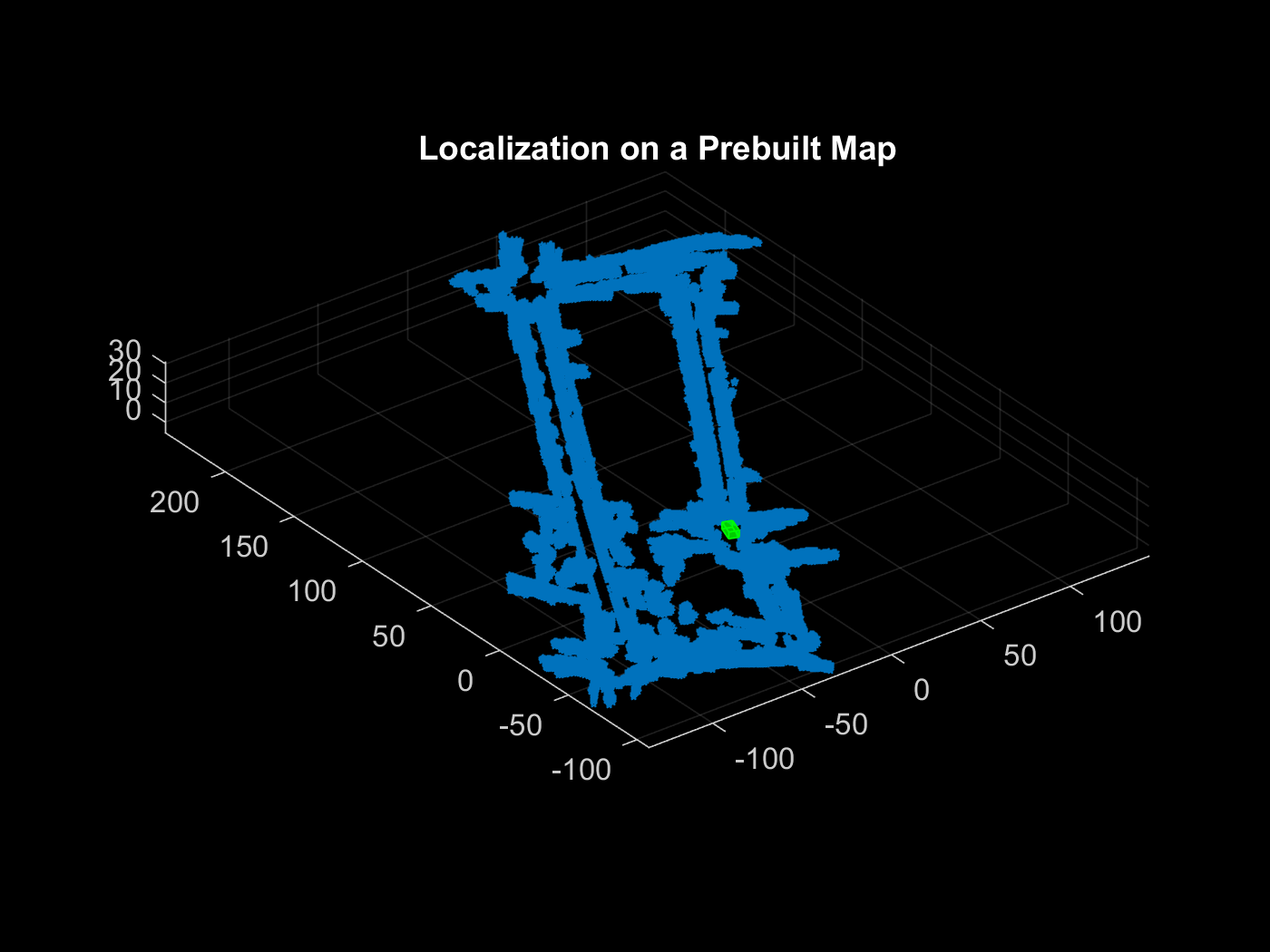

mapSegments = pccat(sMap.Segments); hAxLoc = pcshow(mapSegments.Location, 'p'); title('Localization on a Prebuilt Map') view(2) poseTranslation = absPoseMap.Translation; eul = rotm2eul(absPoseMap.Rotation'); theta = rad2deg(eul); pos = [poseTranslation, 5, 9, 3.5, theta(2), theta(3), theta(1)]; showShape('cuboid', pos, 'Color', 'green', 'Parent', hAxLoc, 'Opacity', 0.8, 'LineWidth', 0.5)
Чтобы улучшить скорость локализации для остальных сканов, выберите подкарту с помощью selectSubmap
.
submapSize = [65, 65, 200]; sMap = selectSubmap(sMap, poseTranslation, submapSize);
Продолжите локализацию транспортного средства, используя остальную часть сканов облака точек. Использование isInsideSubmap
и selectSubmap
для обновления подкарты. Если сегментов недостаточно для локализации транспортного средства с помощью согласования сегментов, используйте регистрацию, чтобы оценить положение.
% Visualize the map. figure('Visible', 'on') hAx = pcshow(mapSegments.Location, 'p'); title('Localization on a Prebuilt Map') % Set parameter to update submap. submapThreshold = 30; % Initialize the poses and previous point cloud for registration. prevPtCloud = ptCloud; relPose = rigid3d; prevAbsPose = rigid3d; % Segment each point cloud and localize by finding segment matches. for n = 2:numel(ptCloudLoc) ptCloud = ptCloudLoc(n); % Preprocess the point cloud. ptCloud = helperPreProcessPointCloud(ptCloud, egoRadius, cylinderRadius); % Segment the point cloud and extract features. labels = segmentLidarData(ptCloud, distThreshold, angleThreshold, ... 'NumClusterPoints', minNumPoints); features = extractEigenFeatures(ptCloud, labels); % Localize the point cloud. absPoseMap = findPose(sMap, features, 'MatchThreshold', 1, 'MinNumInliers', 5); % Do registration when the position cannot be estimated with segment % matching. if isempty(absPoseMap) relPose = pcregisterndt(ptCloud, prevPtCloud, gridStep, ... 'InitialTransform', relPose); absPoseMap = rigid3d(relPose.T * prevAbsPose.T); end % Display position estimate in the map. poseTranslation = absPoseMap.Translation; eul = rotm2eul(absPoseMap.Rotation'); theta = rad2deg(eul); pos = [poseTranslation, 5, 9, 3.5, theta(2), theta(3), theta(1)]; showShape('cuboid', pos, 'Color', 'green', 'Parent', hAx, 'Opacity', 0.8, 'LineWidth', 0.5) % Determine if selected submap needs to be updated. [isInside, distToEdge] = isInsideSubmap(sMap, poseTranslation); needSelectSubmap = ~isInside ... % Current pose is outside submap. || any(distToEdge(1:2) < submapThreshold); % Current pose is close to submap edge. % Select a new submap. if needSelectSubmap sMap = selectSubmap(sMap, poseTranslation, submapSize); end prevAbsPose = absPoseMap; prevPtCloud = ptCloud; end
[1] Dube, Renaud, Daniel Dugas, Elena Stumm, Juan Nieto, Roland Siegwart, and Cesar Cadena. SegMatch: Segment Based Place Recognition in 3D Облаков точек (неопр.) (недоступная ссылка). В 2017 году IEEE International Conference on Robotics and Automation (ICRA), 5266-72. Сингапур: IEEE, 2017. https://doi.org/10.1109/ICRA.2017.7989618.
helperReadVelodyneSLAMData
считывает облака точек из файлов изображений PNG из набора данных Velodyne SLAM.
helperPreProcessPointCloud
выбирает цилиндрическую окружность и удаляет землю из облака точек.
function ptCloud = helperPreProcessPointCloud(ptCloud, egoRadius, cylinderRadius) % Compute the distance between each point and the origin. dists = hypot(ptCloud.Location(:,:,1), ptCloud.Location(:,:,2)); % Select the points inside the cylinder radius and outside the ego radius. cylinderIdx = dists <= cylinderRadius & dists >= egoRadius; ptCloud = select(ptCloud, cylinderIdx, 'OutputSize', 'full'); % Remove ground. [~, ptCloud] = segmentGroundSMRF(ptCloud, 'ElevationThreshold', 0.05); end
