waveguideRidge

Создайте ребристую волноводную антенну

развернуть все на странице

Описание

The waveguideRidge объект создает двойную изогнутую волноводную антенну. Гребни обеспечивают плавный переход от входа импеданса 50 Ом к импедансу свободного пространства (377 Ом). Двойная изогнутая волноводная антенна широко используется в сверхширокополосных приложениях, охватывающих большой спектр частот. Изогнутые волноводные антенны используются в радиоастрономических приложениях.

Top and bottom view of a waveguide ridge antenna element showing the antenna parameters and the feed location.

Создание

Синтаксис

ant = waveguideRidge
ant = waveguideRidge(Name,Value)

Описание

пример

ant = waveguideRidge создает двухстороннюю волноводную антенну. Значение по умолчанию waveguideRidge объект антенны расположен по центру XY-плоскости. Размерности объекта выбираются для рабочей частоты 8-10 ГГц.

пример

ant = waveguideRidge(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Для примера, ant = waveguideRidge('Height',1) создает гребневый волновод высотой 1 метр.

Примечание

Свойства, которые вы не задаете, сохраняют значения по умолчанию.

Свойства

расширить все

Длина волновода, заданная как реальный скаляр в метрах.

Пример: 'Length',0.0410

Пример: ant.Length = 0.0410

Типы данных: double

Ширина волновода, заданная как реальный скаляр в метрах.

Пример: 'Width',0.0640

Пример: ant.Width = 0.0640

Типы данных: double

Высота волновода, заданная как реальный скаляр в метрах.

Пример: 'Height',0.0340

Пример: ant.Height = 0.0340

Типы данных: double

Длина хребта, заданная как реальный скаляр в метрах.

Пример: 'RidgeLength',0.0220

Пример: ant.RidgeLength = 0.0220

Типы данных: double

Ширина хребта, заданная как реальный скаляр в метрах.

Пример: 'RidgeWidth',0.0030

Пример: ant.RidgeLength = 0.0060

Типы данных: double

Зазор между двумя гребнями, заданный как реальный скаляр в метрах.

Пример: 'RidgeGap',0.0070

Пример: ant.RidgeGap = 0.0098

Типы данных: double

Радиус питающего отверстия, заданный как действительный скаляр в метрах.

Пример: 'FeedHoleRadius',0.00006

Пример: ant.FeedHoleRadius = 0.00010

Типы данных: double

Ширина корма, заданная как реальный скаляр в метрах.

Пример: 'FeedWidth',0.0010

Пример: ant.FeedWidth = 0.0020

Типы данных: double

Подписанные расстояния от источника, измеренные по длине и ширине волновода, заданные как двухэлементный вектор с каждым элементом в метрах.

Пример: 'FeedOffset',[-0.0725 0]

Пример: ant.FeedOffset = [-0.0830 0]

Типы данных: double

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Объединенные элементы, добавленные к подаче антенны, указаны как lumpedelement объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. The lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.

  • Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
impedanceВходное сопротивление антенны; импеданс скана массива
sparametersОбъект S-параметра
returnLossОбратная потеря антенны; Скан возврата потеря массива
vswrКоэффициент стоячей волны антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthАзимутальный шаблон антенны или массива
patternElevationШаблон повышения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthЛучевая ширина антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массива
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массива
designПроектируйте антенну или массивы прототипа для резонанса на заданной частоте
efficiencyЭффективность излучения антенны
EHfieldsЭлектрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
meshСетчатые свойства металлической или диэлектрической антенны или структуры массива

Примеры

свернуть все

Открыть Live Script

Создание a waveguideRidge antenna объект со свойствами по умолчанию.

a = waveguideRidge
a =
  waveguideRidge with properties:

            Length: 0.0210
             Width: 0.0400
            Height: 0.0250
       RidgeLength: 0.0187
        RidgeWidth: 0.0025
          RidgeGap: 0.0088
    FeedHoleRadius: 5.0000e-04
         FeedWidth: 1.0000e-04
        FeedOffset: [-0.0067 0]
         Conductor: [1x1 metal]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]
Открыть Live Script

Создайте waveguideRidge объект антенны с заданными свойствами.

h = waveguideRidge('Length',0.0273,'Width', 0.02286,'RidgeGap',2e-3, ...
          'Height', 0.01016,'RidgeLength',0.022);

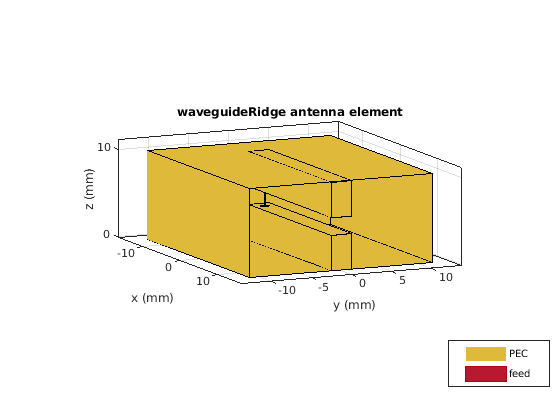

Просмотрите waveguideRidge антенна с использованием show функция.

figure
show(h)

Figure contains an axes. The axes with title waveguideRidge antenna element contains 14 objects of type patch, surface. These objects represent PEC, feed.

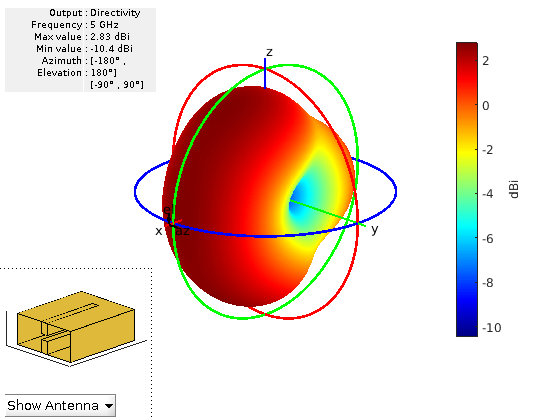

Постройте график 3-D диаграммы направленности излучения waveguideRidge антенна на 5 ГГц.

pattern(h,5e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 14 objects of type patch, surface.

См. также

| | |

Темы

Введенный в R2019b
