Создание цифровых фильтров

Конечная импульсная характеристика, БИХ, оконная обработка, equiripple, методом наименьших квадратов, Butterworth, Chebyshev, эллиптическая, импульсное формирование

Проектируйте цифровые фильтры, используя в качестве начальной точки набор спецификаций (designfilt) или алгоритм проекта (butter, fir1). Сгенерируйте конечную импульсную характеристику дифференциаторы и фильтры Гильберта.

Приложения

Filter Designer

Проектируйте фильтры, начиная с выбора алгоритма

Функции

расширить все

БИХ

`butter`	Разработка фильтра Баттерворта
`buttord`	Порядок фильтра Баттерворта и частота отключения
`cheby1`	Создание фильтра Чебышева Типа I
`cheb1ord`	Порядок фильтра Чебышева Типа I
`cheby2`	Создание фильтра Чебышева Типа II
`cheb2ord`	Порядок фильтра Чебышева Типа II
`designfilt`	Проектирование цифровых фильтров
`ellip`	Создание эллиптического фильтра
`ellipord`	Минимальный порядок для эллиптических фильтров
`yulewalk`	Рекурсивное создание цифровых фильтров

Конечная импульсная характеристика

`cfirpm`	Создание комплексного equiripple КИХ-фильтра с нелинейной фазой
`designfilt`	Проектирование цифровых фильтров
`fir1`	Создание оконного КИХ-фильтра
`fir2`	Основанные на частотной дискретизации конечные импульсные характеристики создания фильтра
`fircls`	Создание многополосного КИХ-фильтра наименьших квадратов с ограничениями
`fircls1`	КИХ-фильтр линейной фазы наименьших квадратов с ограничениями lowpass и highpass проекта
`firls`	Создание КИХ-фильтра линейной фазы наименьших квадратов
`firpm`	Создание оптимального КИХ-фильтра Parks-McClellan
`firpmord`	Оценка порядка оптимального КИХ-фильтра Parks-McClellan
`gaussdesign`	Создание Гауссовского КИХ-фильтра формирующего импульс
`intfilt`	Создание КИХ-фильтра интерполяции
`kaiserord`	Параметры оценки конечной импульсной характеристики создания фильтра Кайзера
`maxflat`	Обобщенная цифровая Разработка фильтра Баттерворта
`rcosdesign`	Создание формирующего импульс КИХ-фильтра приподнятого косинуса
`sgolay`	Создание фильтра Савицкого-Голая

Утилиты фильтра

`digitalFilter`	Цифровой фильтр
`double`	Приведение коэффициентов цифрового фильтра к двойной точности
`dspfwiz`	Создайте фильтрующий блок Simulink с помощью панели «Реализация модели»
`filt2block`	Сгенерируйте фильтрующий блок Simulink
`info`	Информация о цифровом фильтре
`isdouble`	Определите, являются ли коэффициенты цифрового фильтра двойной точностью
`issingle`	Определите, являются ли коэффициенты цифрового фильтра одинарной точностью
`polyscale`	Корни шкалы из полинома
`polystab`	Стабилизируйте полином
`single`	Приведение коэффициентов цифрового фильтра к одной точности

Инструмент визуализации фильтра

FVTool

Инструмент визуализации фильтра

Темы

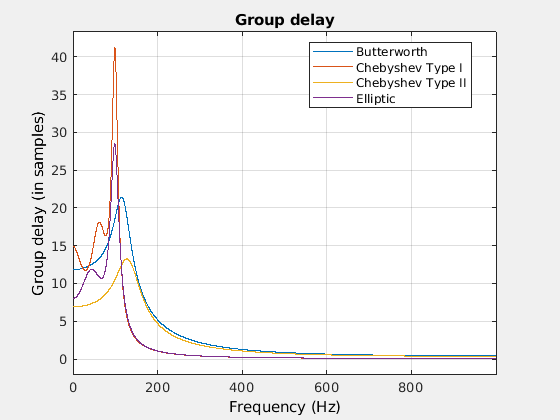

БИХ Создания фильтра

Сравните классические Butterworth, Chebyshev, и эллиптические проекты. Исследуйте Бесселя, Юла-Уокера и обобщенные фильтры Баттерворта.

Конечная импульсная характеристика Создания фильтра

Используйте оконную обработку, наименьшие квадраты или алгоритм Паркса-Макклеллана для разработки lowpass, highpass, мультидиапазонных или произвольных фильтров, дифференциаторов или трансформаторов Гильберта.

Реализация фильтра

Фильтруйте сигналы, используя filter функция.

Реализация анти-причинного, нулевого фазового фильтра

Устраните искажение фазы, введенное БИХ.

Компенсируйте задержку, введенную конечная импульсная характеристика

Используйте индексацию, чтобы противостоять временным сдвигам, вводимым фильтрацией.

Компенсируйте задержку, введенную БИХ

Удалите задержки и искажения, введенные фильтрацией, когда важно сохранить информацию фазы неповрежденной.

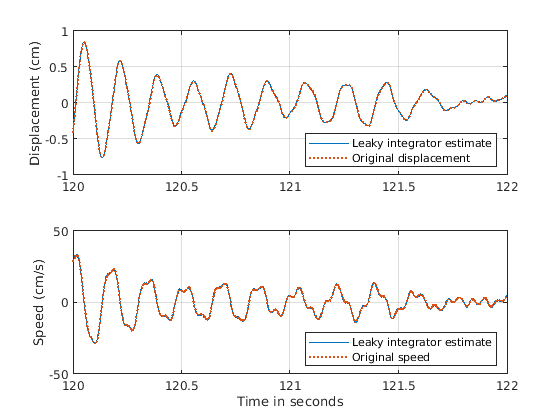

Берите производные сигнала

Используйте дифференцирующий фильтр, чтобы дифференцировать сигнал, не усиливая шум.

Процесс проекта Filter Builder

filterBuilder является графическим интерфейсом, который ускоряет процесс создания фильтра.
