Создание сложных 2-D геометрий путем рисования, наложения и поворота основных фигур

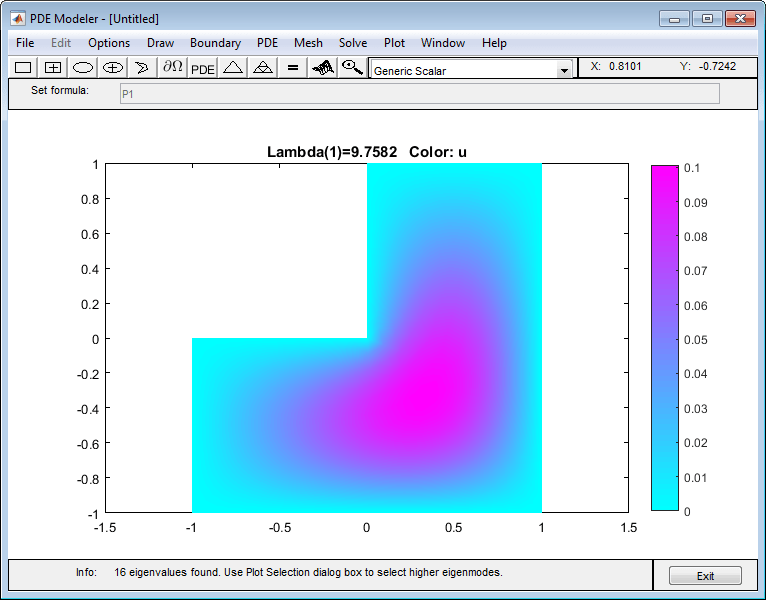

Приложение PDE Modeler предоставляет интерактивный интерфейс для решения задач 2-D геометрии. С помощью приложения можно создавать сложные геометрии путем рисования, наложения и поворота основных форм, таких как окружности, многоугольники и т.д. Приложение также включает в себя заданные режимы для приложений, таких как электростатика, магнитостатика, теплопередача и так далее.
При решении проблемы PDE в приложении выполните следующие действия.
Создайте 2-D геометрию.
Задайте граничные условия.
Задайте коэффициенты уравнений.
Создайте сетку.
Укажите параметры для решения PDE. Набор параметров зависит от типа PDE. Для параболических и гиперболических PDE эти параметры включают начальные условия.
Решите проблему.
Задайте параметры печати и постройте график результатов.
Можно экспортировать данные в рабочую область MATLAB ® с любого шага приложения и продолжить работу вне приложения.
Примечание
Приложение не поддерживает 3-D геометрические проблемы и системы из более чем двух PDE.
MATLAB Toolstrip: на вкладке Приложения в разделе Математика, статистика и оптимизация щелкните значок приложения.
командная строка MATLAB: Enter pdeModeler.
