Сценарии автомобиля

Управляйте циклами, моделями драйвера, протестируйте маневры и 3D симуляцию

Чтобы сконфигурировать сценарии автомобиля, используйте цикл диска, драйвер и 3D блоки симуляции.

  • Управляйте Исходным блоком Цикла — Генерирует стандарт или заданный пользователями продольный цикл диска. По умолчанию блок включает цикл диска FTP–75. Чтобы установить дополнительные циклы диска от пакета поддержки, смотрите Пакет Поддержки Для Данных о Цикле Маневра и Диска. Пакет поддержки имеет циклы диска, которые включают расписания переключения передач, например, JC08 и CUEDC.

  • Блоки драйверов — контроллеры Реализации, которые генерируют нормированное регулирование, ускорение и торможение команд, чтобы отследить скорость или смещение.

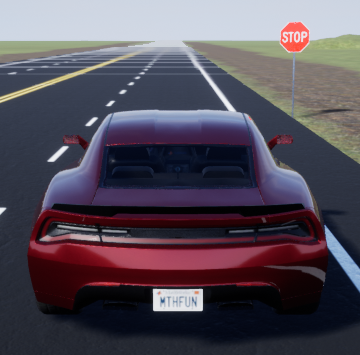

  • 3D блоки визуализации — Интегрируют 3D среду визуализации с Simulink® так, чтобы можно было опросить мир вокруг автомобиля для того, чтобы фактически протестировать восприятие, управление, и запланировать алгоритмы.

Блоки

развернуть все

Drive Cycle SourceСтандарт или заданный продольный цикл диска
Lateral DriverБоковой отслеживающий путь контроллер
Longitudinal DriverПродольный отслеживающий скорость контроллер
Predictive DriverПрогнозирующий контроллер драйвера, чтобы отследить продольную скорость и боковой путь

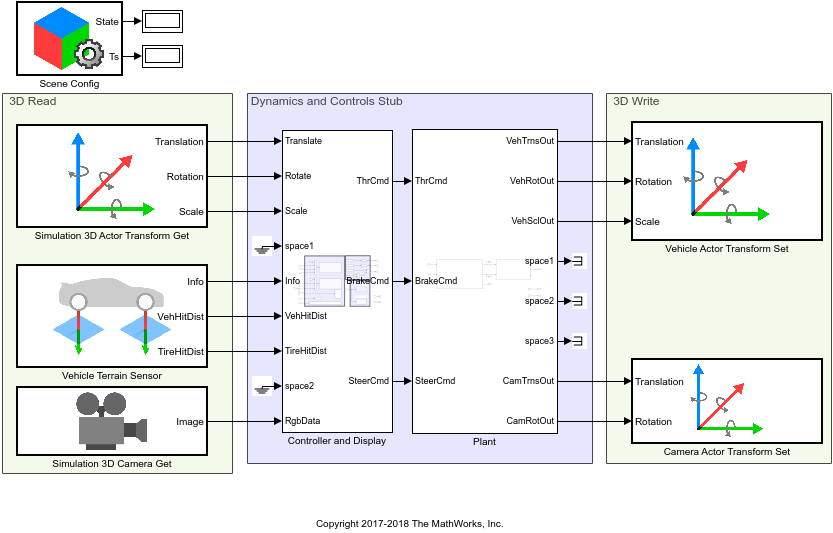

Simulation 3D Actor Transform GetПолучите перевод агента, вращение, шкалу
Simulation 3D Actor Transform SetУстановите перевод агента, вращение, шкалу
Simulation 3D Camera GetИзображение камеры
Simulation 3D ConfigНастройка сцены
Vehicle Terrain SensorАвтомобиль и расстояния шины до объектов

Сцены и размерности автомобиля

развернуть все

Curved RoadКривая дорожная 3D среда
Double Lane ChangeДвойное изменение маршрута 3D среда
Open SurfaceОткрытая поверхностная 3D среда
Large Parking LotБольшая парковка 3D среда
Parking LotПарковка 3D среда
Straight RoadПрямая дорожная 3D среда
US City BlockГородской квартал США 3D среда
US HighwayМагистраль США 3D среда
Virtual McityВиртуальный Макити 3D среда
HatchbackРазмерности автомобиля хэтчбека
Muscle CarРазмерности автомобиля автомобиля с высокой мощностью
SedanРазмерности автомобиля седана
Small Pickup TruckНебольшие размерности автомобиля пикапа
Sport Utility VehicleРазмерности внедорожника

Темы

Связь Vehicle Dynamics Blockset с 3D программным обеспечением визуализации

Модели динамики аппарата запускают маневры в 3D среде.

Поддержите пакет для настройки сцен

Чтобы настроить сцены, используйте Интерфейс Vehicle Dynamics Blockset™ для Нереального пакета поддержки Проектов Engine® 4.

Поддержите пакет для маневра и управляйте данными о цикле

Установите цикл диска и данные о маневре из пакета поддержки.
